Kompaktní sonda pro PosiTector RTR 3D
Výrobce
Kód
06610205
Zařazení produktu
Poptat
Poptávka produktu
Kompaktní sonda pro PosiTector RTR 3D
Parametry
| Měřicí rozsah | 10–115 µm |
| Princip měření | replikační páska |
| Provedení sondy PosiTector | kompaktní sonda |
| Přesnost měření | ± 5 µm |
Související dokumenty
Prospekt PosiTector RTR 2D/3D
Prospekt-PosiTectorRTR-3D_TSISys.pdf
Související produkty
Optická replikační páska Testex Optical X-Coarse pro měření a 3D vyhodnocení profilu otryskaného povrchu v rozsahu 38–115 µm. Páska Testex Press-O-Film vytváří fyzický otisk profilu povrchu, který se násl
Související
Měřidlo PosiTector – tělo přístroje pro výměnné sondy DeFelsko Tělo přístroje PosiTector je univerzální základ, ze kterého se podle připojené sondy stává měřicí přístroj pro konkrétní aplikaci. Po
Podobné produkty
Kompaktní sonda měřící profil povrchu z replikačních pásek Testex™ Coarse a X-Coarse. Sonda má digitální mikrometer pro měření a záznam profilu povrchu pomocí replikační pásky Testex
Sonda na kabelu sonda SPG CS vhodná např. pro měření profilu texturovaných povlaků. Sonda má keramickou hlavici a hrot z karbidu wolframu pro co nejmenší opotřebení a přesné měření po celou dobu...
Kabelová sonda SPG TS vhodná např. pro měření profilu betonových povrchů. Sonda je vybavena keramickou hlavici a má hrot z karbidu wolframu pro co nejmenší opotřebení a přesné měření po celou dobu...
Volitelné příslušenství
Čisticí karty pro použití s PosiTector RTR H, PosiTector RTR 3D; Izopropylalkoholem předem navlhčené karty k čištění zbytků lepidla a nečistot z kovadlinek pro zajištění přesného testu. Pozn: Každý...
Tmel na čištění povrchů pro použití s PosiTector RTR H, PosiTector RTR 3D; Slouží k očištění testovaného povrchu od nečistot před aplikací replikační pásky. 5 kusů v balení.
Kontrolní fólie pro použití s měřidly profilu povrchu PosiTector RTR H a PosiTector RTR 3D. Slouží ke kontrole přesnosti měření výšky vrcholu. Přesnost : ± 5,08 mikronů; Pozn.: Jedna kontrolní...
Kontrolní páska pro použití s měřidlem profilu povrchu. Slouží ke kontrole měření hustoty vrcholů pomocí PosiTector RTR 3D. Poz: Ke každé sondě RTR 3D je v balení přiložena jedna kontrolní pásk...
Třecí skleněná koule pro použití s PosiTector RTR 3D; Pro dosažení nejlepších výsledků při pořizování 2D/3D replik při měření profilu povrchu měřidlem PosiTector RTR 3D se doporučuje používat namísto...
Podrobnosti o produktu

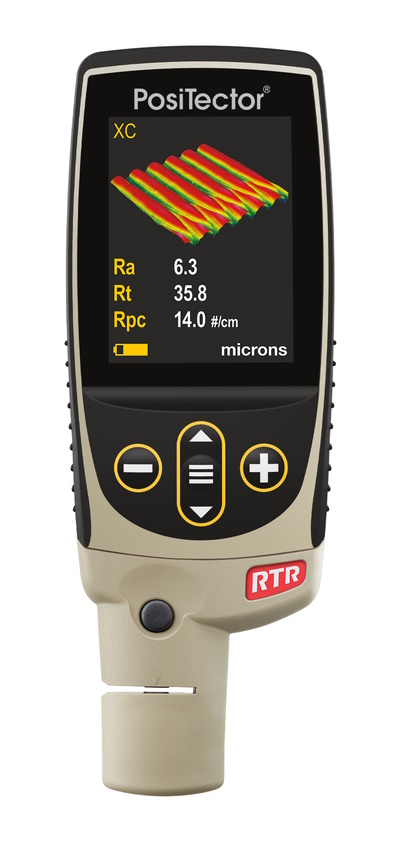

Čtečka replikační pásky PosiTector RTR 3D
Replikační páska zaznamenává parametry profilu povrchu, které následně čte a ukládá hodnoty měřidlo PosiTector se sondou RTR 3D. Kompaktní sonda měřící profil a hustotu peaku na povrchu z pásek Testex™(Testex Press-O-Film™, Testex Optical Coarse™ a Optical X-Coarse™) a zároveň vykreslí 2D nebo 3D obraz povrchu vzorku.

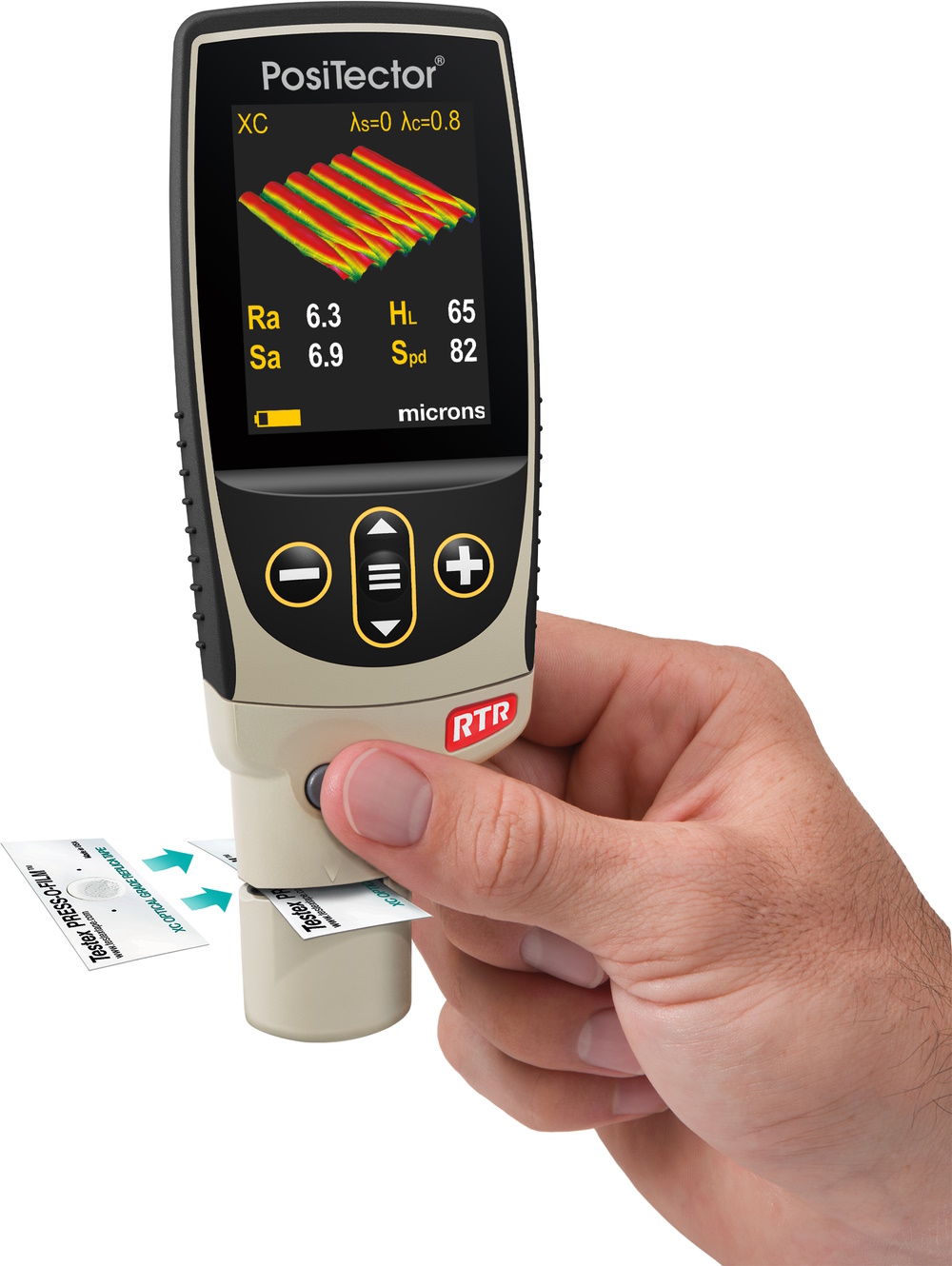

Parametry profilu povrchu v prostoru zaznamenává přesný digitální mikrometr, který měří a zaznamenává hodnoty od vrcholků do údolí. Pomocí třením pásky vznikne replika, která se vkládá do přístroje. Ten vytvoří 3D snímky a 2D/3D parametry se zobrazí během několika sekund!

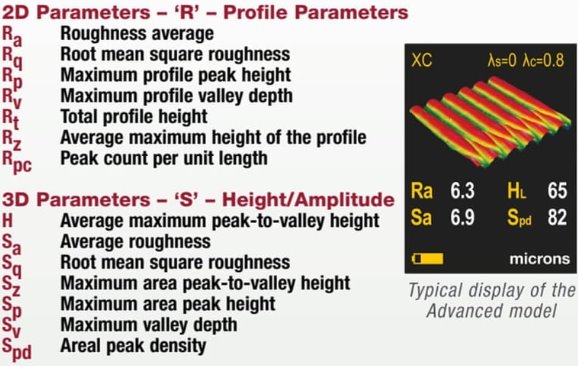

Měřidlo PosiTector 3D je ideální pro použití v terénu nebo v laboratoři. Lze využít pro rovné, zakřivené nebo nepravidelné povrchy. Reportuje běžné parametry: Ra, Rq, Rz, Rp, Rv, Rt, Rpc (2D) a Sa, Sq, Sz, Sp, Sv a Spd (3D). Při každém měření vypočítá a zaznamená všech čtrnáct 2D a 3D parametrů (viz. obrázek). Zároveň umožňuje uložení 100 snímků obrazovky pro dokumentaci a kontrolu. Z přístroje lze stáhnout 3D obrazové soubory .SDF pro analýzu v přiloženém softwaru PosiSoft nebo softwaru třetích stran. Certifikát o kalibraci prokazující návaznost na PTB (pouze pro H a HL) a NPL (pro Ra a Rt) je přiložen v balení.
PosiTector 3D je jednoduchý na používání a v přístroji je integrovaná nápověda, díky které lze snadno zvládnout proces měření. Funkce RESET pak okamžitě obnoví tovární nastavení.
5x čistící karta
Replikační páska na kalibraci
Čistící tmel
Napájecí baterie
Kalibrační folie
Návod k použití
Cetrifikát kalibrace dle PTB
Přehled kompatibility sond PosiTector.
