AT 130

Kód: 24220100

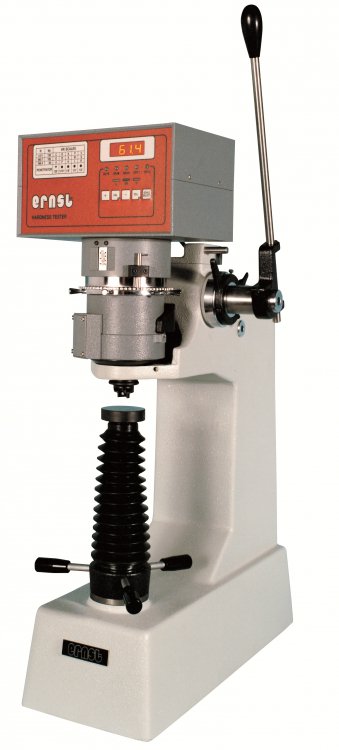

AT 130

ento model je označován jako poloautomatický z důvodu iniciace předzatížení a zatížení jedním ovládacím prvkem. Předzatížení je tedy automaticky aplikováno společně s hlavním zatížením pomocí páky. Zařízení je vybaveno patentovaným způsobem vnějšího upnutí („clamping system“), které umožňuje před zahájením zkoušky pevně zafixovat měřenou součást mezi měřicí hlavu a posuvný stolek. Tím je umožněno provádět zkoušky např. i na konci dlouhých válcových dílů bez nutnosti díl přidržovat ručně. Tím je zajištěna perfektní kolmost a eliminuje se tím i riziko poškození indentoru.

Vyhodnocovací jednotka je postavena na PIC mikroprocesoru a zobrazení zvolených jednotek či tolerančních mezí (LOW, OK, HIGH) je postaveno na integrovaných LED diodách.

Tvrdoměr je složen z lehce odnímatelné měřicí hlavy, která může být v provedení DR (standardní Rockwell) nebo DSR (super Rockwell) a různých typů rámů. Pro běžné aplikace se uplatňuje klasický rám s posuvným stolkem „N rám“, pro měření rozměrných objemných dílů potom „T rám“ s pevným masivním kovovým stolem a posuvnou měřicí hlavou. Pro speciální aplikace jsou dále určeny rámy typu CAR nebo MUR.

Tvrdoměr je určen do náročných provozních podmínek a je odolný vůči prachu, vibracím a výkyvům teplot.

Prospekt AT 130 ENG.pdf

Prospekt AT 130 DE.pdf

Video AT1 30

Zatížení: Model DR: 60; 62,5; 100; 125; 150; 187,5 kg

Model DSR: 10; 15; 15,6; 30; 31,2; 45 kg
Aplikace zkušební síly: Manuálně pákou pro aplikaci předzatížení a zatížení současně Integrován "clamping system"
Zobrazované jednotky: Model DR: HRA B C D F G H E K, HB 30

Na přání HB 5, HB 10, kg/mm2, N/mm2, HV

Model DSR: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HR15W, HR30W, HR45W

Na přání: HB 5, HB 10, HV
Pracovní výška: N rám s posuvným stolkem: 215 mm , T rám s pevnou základnou a posuvnou hlavou: 420 mm
Pracovní šířka: T / N rám: 220 mm
Základna: T rám: 240 x 560 mm
Čistá hmotnost: T rám: 87 kg N rám: 53 kg
Varianty: CAR rám s kolečky pro mobilní přesun

MUR rám pro připevnění ve zdi
*
*
*
*
