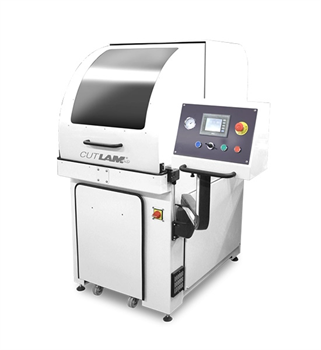

    Automatická rozbrušovací pila CUTLAM 4.0 auto

    Automatická rozbrušovací pila CUTLAM 4.0 auto

    Výrobce
    Kód

    17620104

      Podrobnosti o produktu

      CUTLAM 4.0 velkokapacitní automatický řezací stroj



      CUTLAM 4.0 je automatická univerzální rozbrušovací pila určena pro široký rozsah použití. Jedná se o pokročilejší pilu s automatickým vertikálním pohybem dělicího kotouče (olejopneumatický pohyb) v ose Z o délce 240 mm.



      CUTLAM®4.0 je určen zejména uživatele s vysokými nároky, kteří hledají kvalitní a spolehlivé zařízení pro náročné použití s velkou řeznou kapacitou. Konstrukce pily je velmi robustní a přizpůsobena tak, aby bylo možné dělit velmi velké díly včetně možnosti dělení průběžných dílů. Ovládání pily je pomocí dotykového displeje a joysticku. Pila má v základní ceně recirkulační jednotku o objemu 140 l, která je integrovaná ve spodní části pily. Pro snadné čištění je pila vybavena hadicí pro oplach.


      Jedná se o monoblokový stroj s podstavcem a integrovanou recirkulační/dekantační nádrží. Vertikální klesání kotouče lze ovládat automaticky (oleopneumaticky) nebo ručně pomocí joysticku. Maximální sestup řezného kotouče je 240 mm. Pila CUTLAM4.0 je uzpůsobena pro intenzivní použití na těžkých součástech a je vybaven výkonným motorem o výkonu 5,5 kW. Otáčky kotouče jsou nastavitelné v rozsahu 1000 až 4000 ot/min, rychlost posuvu je také nastavitelná. K dispozici jsou 2 režimy řezání: sekvenční automatický s nastavitelnou frekvencí nebo kontinuální.



      Snímač konce cyklu vypne stroj a automaticky zvedne kotouč po každé operaci. Ovládání je snadné a intuitivní pomocí 5,7'' dotykového displeje umístěného na rameni.  Široká litinová upínací lavice má 6 podélných drážek ve tvaru T a 5 příčných drážek. Kryt je volný ze 3 stran, což umožňuje snadné vložení těžkých nebo rozměrných dílů. Odnímatelné brány vlevo a vpravo umožňují řezání dlouhých tyčí. Vícebodová hadice nad kotoučem a dílem zajišťuje optimální chlazení pro kvalitní řezy a konzistentní výsledky. Ve standardní konfiguraci je pracovní plocha osvětlena nastavitelným reflektorem a pro čištění řezné plochy je k dispozici externí sprchová hlavice.



      Průměr kotouče: O 300 - 400 mm
      Max. rozměry vzorku: max. O 154 mm nebo 145 x 160 mm, příp. 90 x 275 mm
      Otáčky kotouče: 1000 až 4000 ot./min
      Výkon motoru: 5,5 kW
      Rozměry stolu: 400 x 400 mm, drážky 12 mm
      Napájení: 400 V / 50 Hz
      Hmotnost: 650 kg
      Rozměry: 818 x 1280 x 1800 mm (D: + 300 mm pro kontrolní panel)

      Poptat

      Poptávka produktu

      Automatická rozbrušovací pila CUTLAM 4.0 auto

      Společnost
      Jméno a příjmení
      Funkce
      E-mail
      Telefon
      Adresa
      Zpráva
      Stránka je chráněna pomocí Google reCAPTCHA

      Parametry

      Hmotnost 650 kg
      Maximální řezná kapacita průměr 154 mm nebo 145 x 160 mm, příp. 90 x 275 mm
      Napájení 400 V / 50 Hz
      Osvětlení LED
      Otáčky dělicího kotouče regulovatelné 1000 - 4000 ot./min.
      Průměr dělicího kotouče 300 - 400 mm
      Rozměry stolu 400 x 400 mm, drážky 12 mm
      Rozměry stroje 818 x 1280 x 1800 mm (D: + 300 mm pro kontrolní panel)
      Vertikální pohyb manuální
      Výkon motoru 5,5 kW
