Měření kritické zbytkové vlhkosti betonu s DeFelsko

Vlhkost v betonu je neviditelné riziko ohrožující životnost podlahových systémů

Cílem jakékoli pokládky podlahové krytiny nebo aplikace nátěrů na betonové desky je dlouhodobá integrita systému. Klíčovou hrozbou pro tuto integritu je zbytková vlhkost obsažená uvnitř betonového podkladu. Pro projektové manažery a specialisty na kontrolu kvality je zásadní pochopit, jak voda funguje v betonu a jaké regulační požadavky musí být splněny, aby se minimalizovalo riziko selhání.

Role vody v betonu a zbytková vlhkost

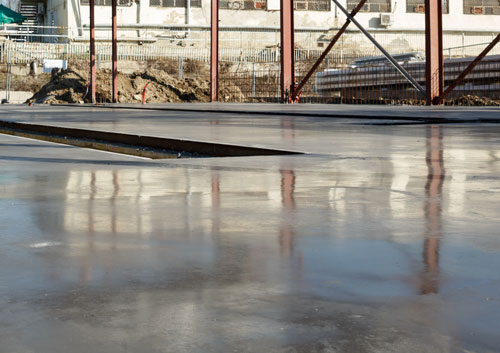

Voda je pro výrobu betonu nezbytná a plní dvojí funkci. Slouží k zajištění zpracovatelnosti čerstvé směsi a zároveň je klíčovým reaktantem v procesu hydratace cementu, který vede k vytvrzení. Proces hydratace však nevyužije všechnu přidanou vodu. Značná část zůstane jako volná nebo kapilárně vázaná vlhkost uvnitř pórové struktury vytvrzené betonové desky a je známá jako zbytková vlhkost.

Po vytvrzení a během procesu vysychání začíná zbytková vlhkost pomalu migrovat. Vlhkost přirozeně postupuje od vlhčího spodku desky směrem k suššímu povrchu, kde se odpařuje. Klíčovým cílem při stavebních projektech je zajistit, že deska dosáhla rovnovážné Vlhkosti (Equilibrium Moisture Content, EMC). Pokud je podlahová krytina nebo nátěr aplikován před dosažením EMC, zbytková vlhkost je uvězněna. Zastavuje se přirozená migrace vlhkosti a ta se hromadí na rozhraní mezi betonem a krytinou. Je pak přímou příčinou selhání podlahových systémů.

Regulační rámec a přechod k moderním metodám měření vlhkosti v betonu

Historicky se pro měření vlhkosti betonu používaly metody, jako je test rychlosti emisí vodní páry s bezvodým chloridem vápenatým. Metoda, která měřila pouze rychlost odpařování z povrchu, však byla nahrazena pokročilejšími a reprezentativnějšími standardy.

Norma ASTM F2170 představuje fundamentální změnu v přístupu k měření vlhkosti. Tato norma formálně uznává použití sond in situ k měření relativní vlhkosti (RH) přímo uvnitř betonové desky. Tento posun je reakcí na zjištění, že selhání podlahových krytin (jako je delaminace, tvorba puchýřů nebo mikrobiální růst) je způsobeno nadměrnou vlhkostí pronikající z hloubky. Selhání nastává, když stavitelé neumožní betonové desce dostatečnou dobu k dosažení rovnovážného stavu.

Povrchová měření často nepostihují skutečný vlhkostní gradient, který může být přítomen i po zdánlivém vyschnutí povrchu. Proto pouze kvantitativní měření v hloubce, kde se rovnovážná vlhkost ustálí, může poskytnout skutečný základ pro schválení instalace.

Rychlá evaluace pomocí elektrické impedance

Nedestruktivní povrchové měření vlhkosti betonu například pomocí přístroje PosiTest CMM je první fází komplexní strategie vyhodnocení vlhkosti betonového podkladu. Tato metoda umožňuje rychlou a efektivní identifikaci rizikových oblastí před přechodem na časově a procedurálně náročnější kvantitativní testy.

Princip využití elektrické impedance k měření vlhkosti betonu

Mechanismus měření spočívá ve vysílání střídavého elektrického pole z vysílacích senzorových elektrod do podkladu. Toto elektrické pole je následně zachycováno přijímacími elektrodami. Voda má výrazně vyšší dielektrickou konstantu než suchý beton. Zvyšující se obsah vlhkosti v betonu vede přímo úměrně ke změně dielektrické konstanty, což je detekováno jako změna impedance. Na základě kalibrace s betonovými standardy přístroj převádí naměřené hodnoty impedance na odečty vlhkosti betonu (např. v jednotkách procent nebo relativní stupnice vhlkosti).

Účel a metodika standardu ASTM F2659

Přístroje jako PosiTest CMM se používají v souladu s mezinárodní normou ASTM F2659, která stanovuje postup pro předběžné hodnocení srovnávacího vlhkostního stavu betonových, sádrových a jiných podlahových desek.

Klíčovým účelem PosiTest CMM je fungovat jako srovnávací nástroj neboli komparátor. Nejedná se o certifikační metodu, ale o nástroj pro rychlou lokalizaci oblastí s relativně vysokou vlhkostí, často označovaných jako „hot spoty“. Norma F2659 vyžaduje specifickou četnost měření k zajištění adekvátního pokrytí podlahové plochy: minimálně osm testů pro prvních 100² a dalších pět testů pro každých dalších 100². Tato měření musí být provedena strategicky po celé ploše, včetně středu a oblastí do 1 metru od vnějších stěn, kde bývá vlhkostní režim nejméně stabilní.

Navzdory rychlosti a nedestruktivní povaze má metoda elektrické impedance zásadní omezení. Primárně měří vlhkost pouze v horní vrstvě betonu, typicky do hloubky přibližně 20 mm a nemůže tak spolehlivě určit skutečnou rovnovážnou vlhkost. Výsledky měření elektrickou impedancí mohou být navíc ovlivněny vnějšími faktory, jako jsou změny v kompozici betonu nebo přítomnost ocelové výztuže v těsné blízkosti povrchu. U specifických typů materiálů, jako jsou vysokopevnostní betony (HPC), které mají kompaktnější strukturu, nelze spolehlivě použít kalibrační vztahy stanovené pro běžné betony.

Tyto skutečnosti ukazují, že PosiTest CMM neposkytuje číslo pro certifikaci instalace, ale funguje jako nezbytná mapa rizika. Jeho nasazení spočívá v identifikaci míst s nejvyšší relativní vlhkostí. Tím se zajišťuje, že následné, nejpřesnější testování je cíleno na kritická místa. Tento dvoustupňový proces maximalizuje validitu a efektivitu nákladného a časově náročného kvantitativního měření.

Přesné hloubkové měření relativní vlhkosti In Situ

Pro konečné schválení a certifikaci připravenosti betonového podkladu pro instalaci podlahových systémů je vyžadována metoda měření relativní vlhkosti in situ (RH in situ), která je mezinárodně uznávaným standardem. DeFelsko PosiTector CMM IS systém je navržen k plné shodě s touto metodou.

Princip měření relativní vlhkosti In Situ

Metoda In Situ, jejíž postup je definován normou ASTM F2170, měří relativní vlhkost a teplotu v kontrolovaném mikroklimatu, vytvořeném v definované hloubce uvnitř betonové desky. Cílem normy je zamezit selhání podlahových systémů, jako je delaminace, puchýřování a mikrobiální růst, které jsou způsobeny nadměrnou vlhkostí pronikající z betonu.

Měření se provádí v hloubce, která je obvykle stanovena na 40 % celkové tloušťky desky, pokud výrobce podlahoviny nestanoví jinak. Tato hloubka je zvolena, protože reprezentuje rovnovážné vlhkostní podmínky, které budou přetrvávat po utěsnění povrchu podlahovou krytinou. Měřením relativní vlhkosti uvnitř desky je získána kvantitativní hodnota, která je nejpřesnějším indikátorem toho, zda deska dosáhla stabilního stavu potřebného pro instalaci.

Norma striktně definuje minimální počet měřicích bodů:

1. Tři sondy jsou vyžadovány pro prvních 100 m²
2. Další sonda je vyžadována pro každých dalších 100 m²

Doporučuje se, aby místa měření byla zvolena strategicky s nejvyšší srovnávací vlhkostí, která byla předtím identifikována pomocí nedestruktivních metod.

Technologická inovace v podobě PosiTector CMM IS

DeFelsko PosiTector CMM IS přináší významné technologické inovace, které zjednodušují dodržování normy F2170:

• Kombinovaný design sondy a pouzdra:


  Na rozdíl od konkurenčních řešení, které vyžadují samostatné pouzdro a sondu, PosiTector CMM IS využívá kombinovaný design. To zjednodušuje instalaci a eliminuje potřebu spotřebního materiálu pro utěsnění. Sondu lze snadno vyjmout pomocí extrakčního nástroje.

• Bezdrátová Konektivita (Bluetooth)


  Sondy jsou plně bezdrátové (Bluetooth 4.0), což je kritická inovace. Bezdrátová komunikace umožňuje inspekci a odečet dat bez nutnosti otevírat otvor nebo odstraňovat kryt. Tato funkce je klíčová pro ochranu integrity testu, protože jakékoli narušení otvoru by mohlo změnit mikroprostředí a zkreslit odečet vlhkosti.

• Přesné a Rychlé Snímání


  Sondy jsou vybaveny vysoce přesnými senzory, které zajišťují rychlou odezvu a aklimatizaci, čímž zkracují celkovou dobu testování.

Správné provedení testu:

1. Vrtání otvorů: Otvory musí být vrtány kolmo (90°) do stanovené hloubky a klíčové je, že musí být vrtány suchou metodou.
2. Instalace a aklimatizace: Po vyčištění otvoru se vloží sonda CMM IS. Norma F2170 vyžaduje, aby po instalaci byla ponechána aklimatizační doba, typicky minimálně 24 hodin. Tato doba je nezbytná k tomu, aby se vlhkostní poměry v betonu stabilizovaly po narušení způsobeném vrtáním.
3. Verifikace přesnosti sond: Pro zajištění maximální spolehlivosti norma F2170 vyžaduje, aby každá sonda byla kalibrována do jednoho roku od prvního použití a její přesnost ověřena saturovaným solným roztokem do 30 dnů před použitím. DeFelsko tento proces zjednodušuje: každá sonda je dodávána předbalena v kalibrační komoře s nasyceným solným roztokem, což umožňuje jednoduché a rychlé ověření shody s kalibračním štítkem a minimalizuje procedurální chyby.

Měření okolních podmínek

Pro komplexní posouzení staveniště je nezbytné měřit nejen vnitřní vlhkost betonu, ale i okolní klimatické podmínky v den instalace krytiny. Přístroje PosiTector DPM měří a zaznamenávají klíčové parametry, jako je relativní vlhkost vzduchu, teplota vzduchu, povrchová teplota a rosný bod. Pokročilé modely PosiTector DPM Advanced integrují data. Jsou schopny současně zobrazovat naměřenou relativní vlhkost a teplotu z hloubkových sond CMM IS společně s okolními podmínkami, které měří DPM sonda. Tato integrace dat je zásadní, kdy komplexní kontextuální analýza zajišťuje, že jsou splněny všechny environmentální předpoklady pro instalaci.

Defekty a poruchy způsobené vlhkostí

Nekontrolovaná zbytková vlhkost v betonu je hlavní příčinou katastrofických selhání podlahových systémů. Selhání podlahovin typicky začíná, když neprodyšná krytina (např. vinylové podlahy, epoxidové nátěry) vytvoří parotěsnou bariéru. Vlhkost, která stále migruje z hloubky desky, je zachycena na rozhraní beton-krytina.

Dva hlavní mechanismy selhání podlahových systémů

1. Oslabení a degradace adheziv

   Voda chemicky nebo fyzikálně degraduje organické polymery v lepidlech a tmelech. Tato hydratace snižuje pevnost spoje a vede k odtržení podlahoviny (delaminaci).

2. Tlak vodní páry a tvorba puchýřů

   Hromadění vlhkosti v neprodyšném prostoru vede k narůstajícímu tlaku vodní páry. Voda může také reagovat s alkalickými složkami betonu, vytvářet plyny, které vyvolávají osmotický nebo mechanický tlak. Tento tlak se projeví tvorbou viditelných bublin nebo puchýřů (blistering) na povrchu.

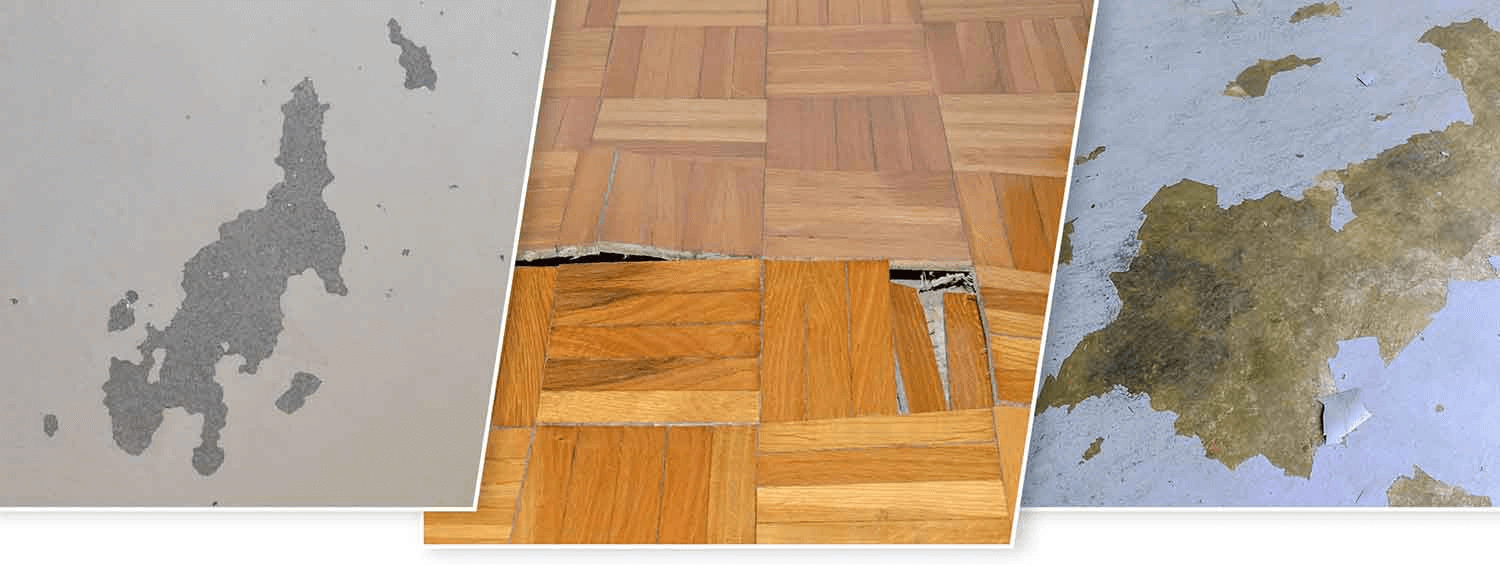

Typické selhání podlahových systémů

Selhání podlahového systému z důvodu vlhkosti má specifické, často vizuálně zjevné projevy:

• Delaminace a odlepení: Jedná se o nejčastější typ selhání, kdy se podlahovina, jako jsou textilní nebo PVC/vinylové podlahy, zvedá a odděluje od podkladu, což je přímý důsledek oslabeného lepicího spoje.

• Puchýřování: Tvorba puchýřů nebo bublin, zejména u nátěrů a tenčích neprodyšných krytin. Tyto defekty jsou způsobeny tlakem zachycené páry nebo plynných produktů chemických reakcí.

• Estetické a strukturální poruchy: Zbytková vlhkost může způsobit změnu barvy a rozměrové změny materiálů, jako je prohýbání nebo bobtnání u dřevěných podlah.

• Mikrobiální růst: Vlhkost vytváří ideální prostředí pro růst mikrobů a plísní pod krytinou. To vede ke zhoršení kvality vnitřního ovzduší a představuje zdravotní rizika, což je zásadní problém pro kvalitu budov.

Finanční a právní důsledky

Oprava selhání podlahy, která zahrnuje odstranění krytiny, přípravu podkladu a novou instalaci, je extrémně nákladná a způsobuje významné zdržení projektu. Důkladné dodržení certifikačních postupů ASTM F2170 prostřednictvím systémů DeFelsko funguje jako pojistka proti finanční katastrofě a poskytuje neprůstřelné důkazy shody v případě právních sporů o záruku.

Požadavky na vlhkost betonu jsou stanoveny výrobci krytin a jsou klíčové pro platnost záruky. Testování relativní vlhkosti in situ poskytuje kvantitativní referenční hodnotu. Zatímco průmyslový standard pro většinu krytin se pohybuje v rozmezí 75% až 85% RH, specifické materiály, zejména dřevo a anhydritové podklady, vyžadují mnohem přísnější kontrolu, často vyjádřenou v hmotnostní vlhkosti (%MC).

Důležitá je také interakce s podlahovým vytápěním. Podlahové topení mění dynamiku vysychání betonu. V případě anhydritových podkladů, které jsou citlivé na vlhkost, se při použití podlahového topení požadovaný limit hmotnostní vlhkosti snižuje z 0,5% MC na 0,3% MC (ponížení o 0,2%). Měření vnitřní teploty a RH pomocí PosiTector CMM IS umožňuje správnou interpretaci vlhkostní rovnováhy pod vlivem tepelného režimu.

 Zpracování dat a reporting pomocí softwaru PosiSoft

Ačkoli je přesné měření klíčové, hodnota testu je definována kvalitou a shodu s normami v závěrečném protokolu. Řešení DeFelsko PosiSoft a PosiTector App transformují surová data do auditovatelných, normativně vyhovujících zpráv.

PosiTector CMM IS sondy se bezdrátově připojují k bezplatné mobilní aplikaci PosiTector App (iOS/Android). Tato aplikace zajišťuje, že sběr dat probíhá v plné shodě s dokumentačními kritérii ASTM F2170. Aplikace usnadňuje proces inspekce tím, že umožňuje uživatelům importovat digitální půdorysy nebo obrázky a přesně zaznamenat polohu vrtů sond. Zásadní je, že aplikace automaticky zaznamenává datum a přesný čas všech kroků měření, od vrtání, přes instalaci, až po finální odečty. Tato schopnost vytvořit časové razítko pro aklimatizační periodu je vlastností, která prokazuje dodržení nejdůležitějšího časového limitu normy F2170 (minimálně 24 hodin aklimatizace).

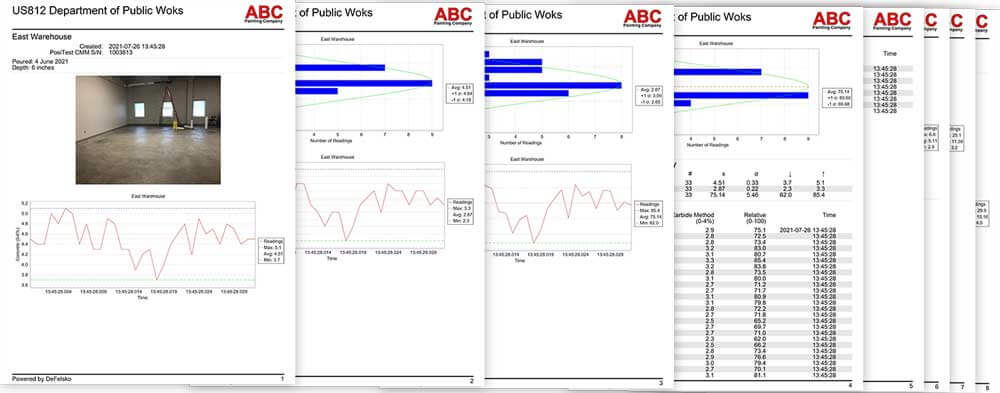

Pomocí PosiTector App nebo sady softwaru PosiSoft Solutions mohou uživatelé automaticky generovat profesionální PDF zprávy. Zprávy obsahují veškerá data a metadata požadovaná normou ASTM F2170. To zahrnuje nejen naměřené hodnoty RH a teploty, ale také údaje o okolním prostředí (pokud je připojena sonda PosiTector DPM), fotografie z místa, poznámky a snímky obrazovky. Integrace dat ze sond CMM IS (interní RH/T) a DPM (ambientní RH/T) do jedné zprávy poskytuje holistický obraz. Tím se zajišťuje, že protokol nehodnotí pouze vlhkost betonu, ale také to, zda byly environmentální podmínky vhodné pro instalaci v daný den, čímž se minimalizuje riziko kondenzace nebo problémů spojených s extrémními teplotními a vlhkostními výkyvy okolního prostředí.
