64 mikrofonů, žádný únik – seznamte se zobrazovacím systémem SonicView 600
Ve výrobních firmách se často objevuje chybný přístup, že pokud „nic nezlobí“, probíhá běžný provoz a vše je v pořádku. Skutečnost je jiná: nepozorovaná prasklina, mikroskopický únik stlačeného vzduchu nebo vznikající mechanická nebo elektrická porucha – to vše vydává ultrazvukové signály, které lidské ucho nepostřehne. SonicView 600 (SV600) je navržen právě pro tyto situace – převádí ultrazvuk na vizuální mapy, zvýrazňuje kritické body a umožňuje včas jednat.

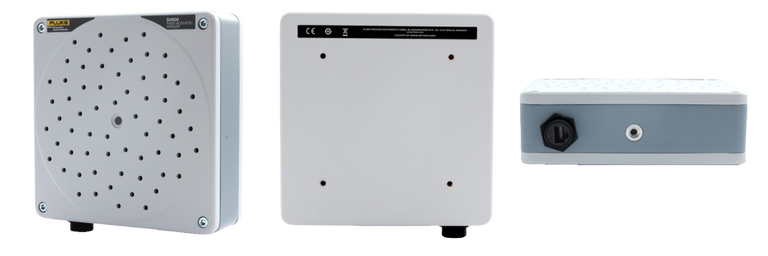

SV600 je osazen 64 MEMS mikrofony v tzv. „Sunflower Array“, které pracují ve frekvenčním pásmu 2–52 kHz. Co to znamená v praxi?
- Klíčová místa – spoje, ventily, těsnění – jsou trvale sledována a je možné bezprostředně lokalizovat úniky již od 0,01 l/min při 3 bar.
- Pracovní teplota od –20 °C do +50 °C a ochrana IP54 zaručují provoz v běžném průmyslovém prostředí.
- Převod zvuku na SoundMap – aplikaci intenzity příslušné frekvence a dB hodnoty pomocí vizuálního nástroje – umožňuje operátorům přímo reagovat.
- Vestavěná kamera a ethernetové rozhraní (včetně PoE, Modbus, OPC UA, REST API) zajišťují jednoduchou integraci do SCADA systémů.
Akustická detekce, která šetří statisíce
Investice do únikové údržby se často vrátí rychle – a v případě SV600 může jít o měsíce. Ušetřené náklady na ztrátu stlačeného vzduchu, zkrácené odstávky a minimalizace rizika havárie mohou dosahovat statisícových částek ročně.
Jedna z tiskových zpráv potvrzuje, že díky kontinuálnímu monitoringu zařízení a detekci zvukových změn před vznikem škod, mohou firmy výrazně snížit výdaje a předejít neplánovaným výpadkům.
Pár příkladů z praxe
Ve sklářství a hutích se díky SV600 detekují drobné úniky dusíku ve výrobních linkách. Díky instalaci přímo u pece se předešlo nebezpečným situacím – obsluha i za provozu sleduje akustické mapy v reálném čase.
V automobilovém průmyslu SV600 usnadňuje testování těsnosti bateriových modulů a pneumatických komponent díky integraci na výrobní lince. Namísto ručního použití mýdlové vody se každý díl kontroluje automatizovaně – přístroj vyhodnotí selhání okamžitě.
V energetickém sektoru (rozvodny, vysoké napětí) je SV600 využíván pro včasnou detekci částečných výbojů a vibrací. Pronikavé ultrazvukové impulsy varují před rizikem rozšíření poruchy.
Příkladů použití ultrazvukového zobrazování, ať již skutečných nebo zatím potenciálních, bychom našli mnoho v každém odvětví průmyslu. Počínaje chemickými provozy a konče výrobci potravin. Důležité je ptát se, které typy poruch musíme neustále sledovat a kde nám vznikají největší ztráty.
Propojení robota Spot od Boston Dynamics a SV600
= autonomní hlídka v pohybu
Od roku 2021 spolupracuje Fluke PI s Boston Dynamics na tom, aby SV600 mohl být instalován jako certifikovaná zátěž na robota Spot. Firmware 3.3 umožňuje obsluze jednoduše naprogramovat trasu a akustické inspekce prostřednictvím ovladače Spotu a zobrazovat výsledky v Scout softwaru.
Díky tomu získáte:
- Mobilitu v těžko přístupných zónách, bez nutnosti vysílat člověka.
- Opakované, bezpečné kontroly v provozu, i v noci nebo na nebezpečných místech.
- Prediktivní údržbu díky sledování frekvenčních změn, například při náznacích opotřebení ložisek.
Tabulka srovnání: SV600 na stativu vs. na Spotu
| Parametr | SV600 stacionární | SV600 na Spot (mobilní verze) |
|---|---|---|
| Umístění | Na pevném místě u kritických zařízení | Na robota Spot, autonomně přejíždí provozem |
| Mobilita | Žádná | Vysoká – přístup do složitých prostor |
| Programovatelnost | Pevné kamery a alarmy | Trasy Autowalk + Scout dashboard |
| Bezpečnost personálu | Omezená (přístup obsluhy) | Vysoká – operátor na dálku |
| Alokace úspor / zásah | Lokální úspora | Etablované trasové kontroly, větší pokrytí |
Výzva pro vaše provozy: udělejte první krok
SonicView 600 s možností nasazení na robustního robota Spot nabízí budoucnost akustické inspekce, která je nejen efektivní, ale i bezpečná a schopná generovat skutečné úspory. Nabízíme:
- Zprostředkování virtuální ukázky nebo živé ukázky přímo ve vašem provoze.
- Instalaci SV600 ve vašem provozním prostředí.
- Komplexní trénink včetně integrace s vaším SCADA systémem.
