Automatický tvrdoměr EAGLE 3000

CISAM-ERNST BRE-AUT 300 je automatický tvrdoměr určený pro rychlou sériovou kontrolu tvrdosti podle Brinella. Provedení 24520101 používá zkušební sílu 3000 kgf (29 430 N) a díky velkému pracovnímu prostoru umožňuje měřit i rozměrné díly přímo ve výrobním provozu.

BRE-AUT využívá standardní zkušební sílu a vnikací těleso Brinellovy metody. Tvrdost vyhodnocuje z rozdílu hloubky vniku mezi předzatížením a hlavním zatížením. Naměřenou hodnotu zpracuje elektronika přístroje a výsledek zobrazí přímo v hodnotách Brinell.

Automatický měřicí cyklus

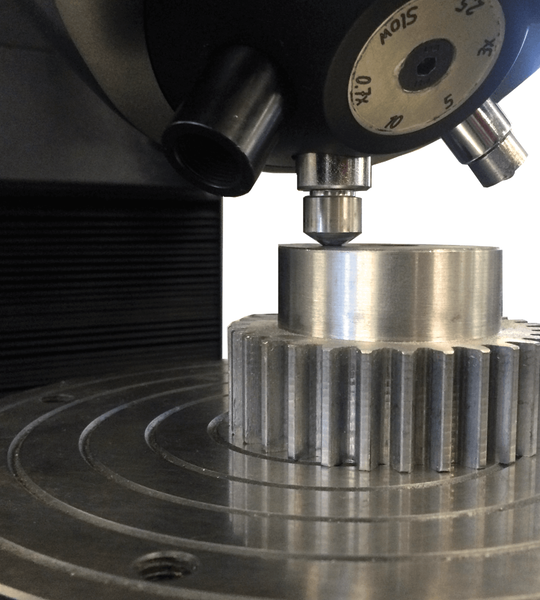

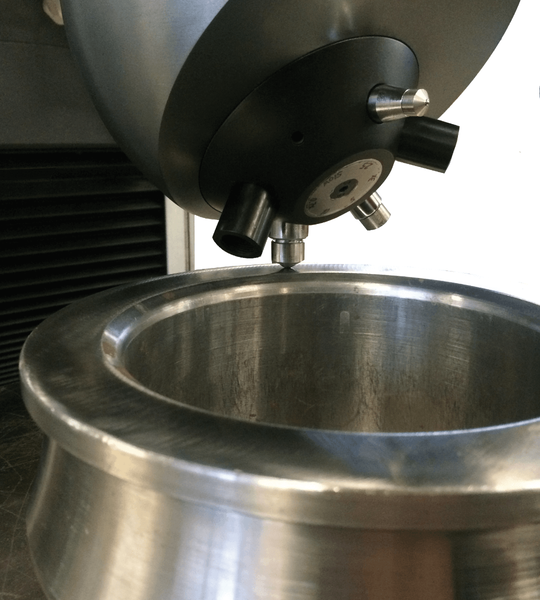

Měřicí hlavice se k dílu pohybuje hydraulicky. Po kontaktu vnikacího tělesa s povrchem přístroj automaticky aplikuje předzatížení a následně hlavní zkušební sílu po nastavenou dobu. Po odlehčení se výsledek zobrazí na displeji.

• automatická aplikace zkušební síly,
• nastavitelná doba zatížení,
• přímé digitální zobrazení výsledku v hodnotách Brinell,
• vhodné pro opakovaná a sériová měření,
• možnost spuštění měřicího cyklu ovládacím prvkem, nožním spínačem nebo externím impulzem.

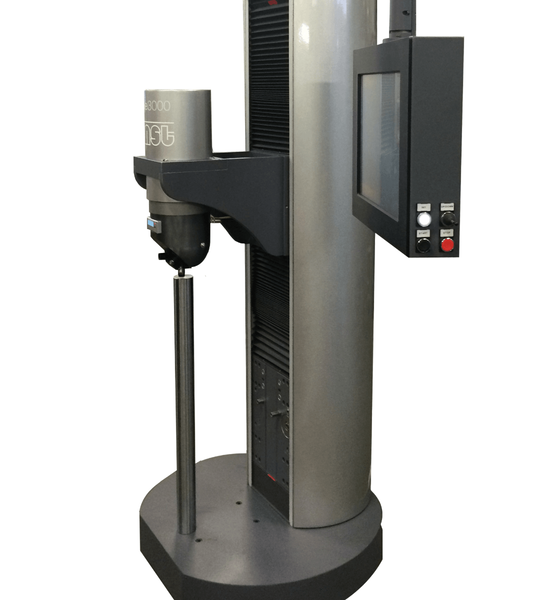

BRE-AUT 300 pro rozměrné díly

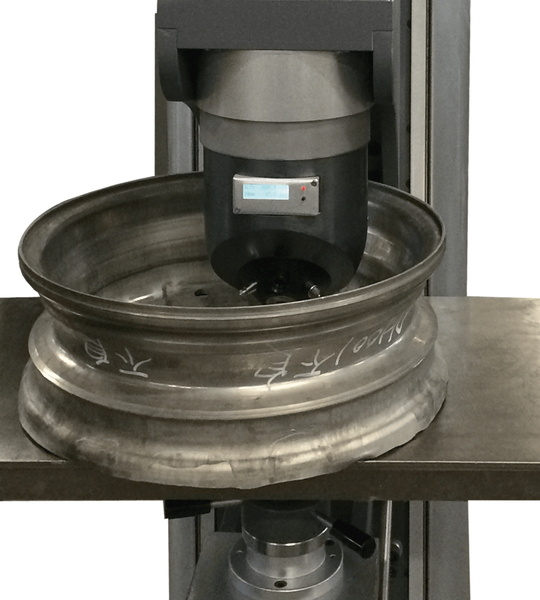

Provedení BRE-AUT 300 nabízí výrazně větší pracovní prostor než BRE-AUT 100. Maximální výška měřeného dílu je 850 mm, hloubka pracovního prostoru 250 mm a zdvih měřicí hlavice 300 mm.

• zkušební síla: 3000 kgf (29 430 N),
• maximální výška měřeného dílu: 850 mm,
• hloubka pracovního prostoru: 250 mm,
• zdvih měřicí hlavice: 300 mm.

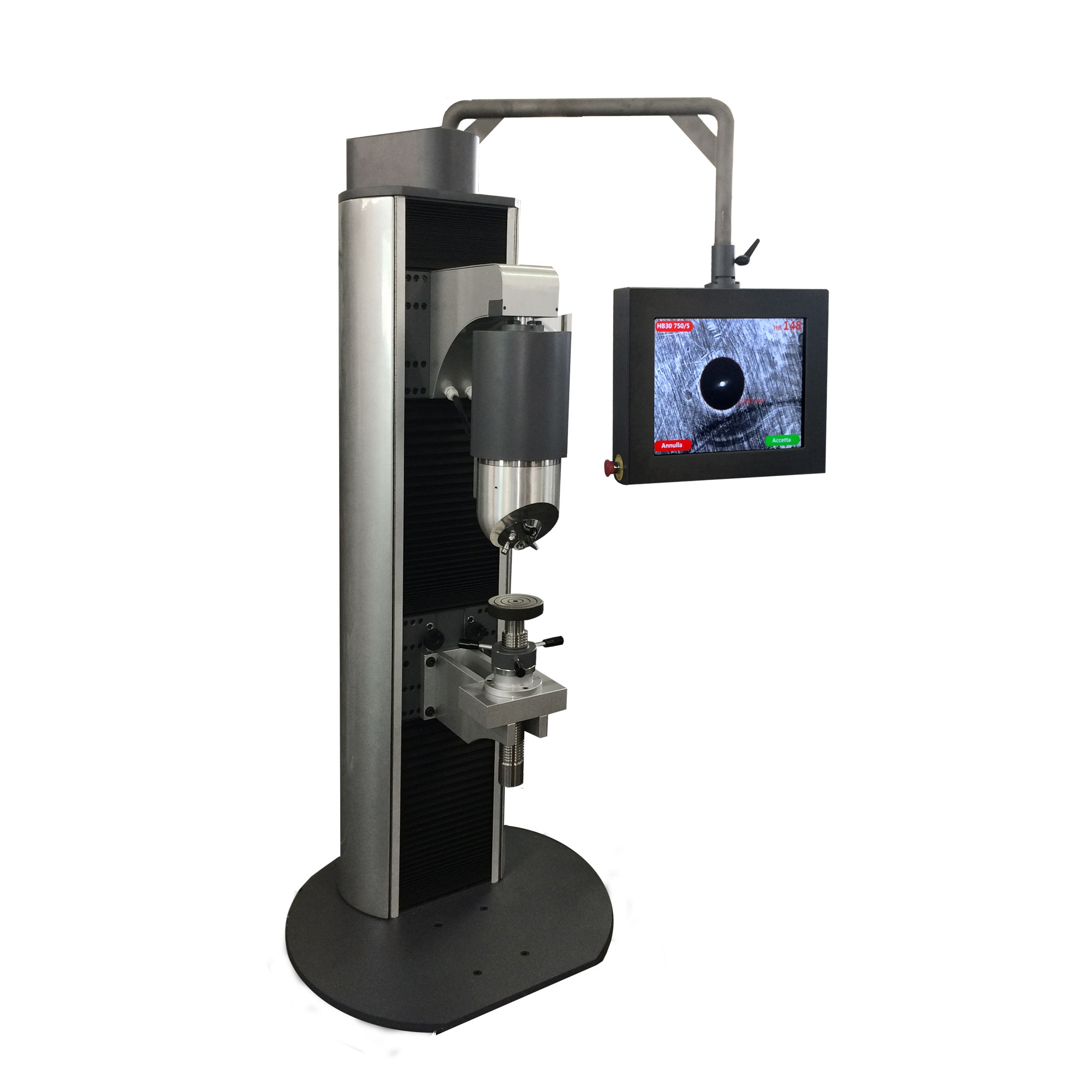

Kontrola Brinellova vtisku

Použitý způsob vyhodnocení umožňuje získat výsledek bez běžného ručního měření průměru vtisku. Vytvořený Brinellův vtisk však zůstává možné nezávisle opticky zkontrolovat a změřit. Výrobce pro tento účel uvádí měřicí lupu a možnost použití optického systému pro odečet Brinellových vtisků.

Bezpečnost při měření

BRE-AUT je vybaven automatickou ochranou měřicí hlavice. Při nesprávném ustavení dílu nebo kontaktu vnikacího tělesa s měkkým materiálem se hlavice automaticky stáhne, aby se zabránilo chybnému měření nebo poškození.

BRE-AUT 300 je určen zejména pro kontrolu větších sérií a aplikace, kde je požadováno rychlé opakované měření tvrdosti rozměrných kovových dílů.
