    Kompaktní sonda pro PosiTector RTR 2D/3D

    Kompaktní sonda pro PosiTector RTR 2D/3D

    Výrobce
    Kód

    06610205

      Podrobnosti o produktu

      Čtečka replikační pásky PosiTector RTR 3D



      Replikační páska zaznamenává parametry profilu povrchu, které následně čte a ukládá hodnoty měřidlo PosiTector se sondou RTR 3D. Kompaktní sonda měřící profil a hustotu peaku na povrchu z pásek Testex™(Testex Press-O-Film™, Testex Optical Coarse™ a Optical  X-Coarse™) a zároveň vykreslí 2D nebo 3D obraz povrchu vzorku.



      Parametry profilu povrchu v prostoru zaznamenává přesný digitální mikrometr, který měří a zaznamenává hodnoty od vrcholků do údolí. Pomocí třením pásky vznikne replika, která se vkládá do přístroje. Ten vytvoří 3D snímky a 2D/3D parametry se zobrazí během několika sekund!

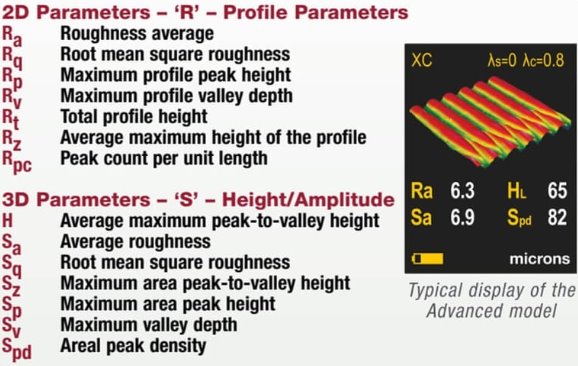

      Měřidlo PosiTector 3D je ideální pro použití v terénu nebo v laboratoři. Lze využít pro rovné, zakřivené nebo nepravidelné povrchy. Reportuje běžné parametry: Ra, Rq, Rz, Rp, Rv, Rt, Rpc (2D) a Sa, Sq, Sz, Sp, Sv a Spd (3D). Při každém měření vypočítá a zaznamená všech čtrnáct 2D a 3D parametrů (viz. obrázek). Zároveň umožňuje uložení 100 snímků obrazovky pro dokumentaci a kontrolu. Z přístroje lze stáhnout 3D obrazové soubory .SDF pro analýzu v přiloženém softwaru PosiSoft nebo softwaru třetích stran. Certifikát o kalibraci prokazující návaznost na PTB (pouze pro H a HL) a NPL (pro Ra a Rt) je přiložen v balení.



      PosiTector 3D je jednoduchý na používání a v přístroji je integrovaná nápověda, díky které lze snadno zvládnout proces měření. Funkce RESET pak okamžitě obnoví tovární nastavení.



      Rozsah (H): 20 - 115 µm
      Rozsah (Rt): 10 - 115 µm
      Minimální hrubost: 2 µm
      Přesnost (HL): ± 5 µm
      Přesnost (Rt): ± (5 µm + 5 %)
      Přesnost (RA): ± (0,25 µm + 5 %)
      Rozlišení (HL): ± 1 µm
      Průměr kovadlinky: 6,3 mm
      Tlak kovadliny: 1.1N
      Příslušenství: Nástroj pro vytlačení repliky z otryskané oceli
      5x čistící karta
      Replikační páska na kalibraci
      Čistící tmel
      Napájecí baterie
      Kalibrační folie
      Návod k použití
      Cetrifikát kalibrace dle PTB

      Poptat

      Poptávka produktu

      Kompaktní sonda pro PosiTector RTR 2D/3D

      Společnost
      Jméno a příjmení
      Funkce
      E-mail
      Telefon
      Adresa
      Zpráva
      Stránka je chráněna pomocí Google reCAPTCHA

      Parametry

      Měřicí rozsah 10–115 µm
      Princip měření replikační páska
      Provedení sondy PosiTector kompaktní sonda
      Přesnost měření ± 5 µm
