Příslušenství metalografických rozbrušovacích pil
Správné příslušenství zajišťující vysokou kvalitu řezu
Kvalita metalografického řezu je přímo závislá na třech klíčových faktorech: stabilním upnutí vzorku, efektivním chlazení a kontrole pohybu. Příslušenství má zásadní roli ve všech těchto oblastech. Filtry a řezné kapaliny jsou součástí recirkulačního systému, který zabraňuje přehřátí vzorku. Přehřátí může vést k tepelnému poškození materiálu a změně jeho mikrostruktury. Příruby a upínací prvky pro vzorky minimalizují vibrace, které způsobující nerovný řez a poškozují povrch vzorku. Laserové zaměřování a manuální posuv v ose X umožňují operátorovi přesné navedení řezu na požadované místo.
Parametrický filtr
Status
Filtr skladu
-
N
Novinka
-
V
Výprodej
-
S
Speciální nabídka
-
Body/ks
- bodová hodnota produktu v promoakci; -
v
varianty
-
H
hák
Filtrační a recirkulační systémy pro metalografické pily
V nabídce příslušenství pro metalografické rozbrušovací pily nesmí chybět specializované filtry pro recirkulační jednotky. Tyto látkové filtry s jemností 100 µ, jsou určeny pro dekantační nádrže recirkulačních jednotek pil CUTLAM. Jejich funkce je naprosto zásadní pro proces mokrého řezání.
Metalografické řezání totiž probíhá za neustálého přívodu chladicí a mazací kapaliny, která odvádí teplo z místa řezu a zároveň čistí řeznou plochu. Filtry v recirkulačním systému mají za úkol zachycovat pevné částice materiálu a brusiva, které se uvolňují během řezání. Pokud by tyto částice nebyly z kapaliny odstraněny, byly by opakovaně vháněny do řezu. To by vedlo k zhoršené kvalitě řezu, rychlejšímu opotřebení řezného kotouče a mohlo by způsobit poškození povrchu vzorku. Systém filtrace tak zajišťuje konstantní kvalitu chlazení, prodlužuje životnost řezných kotoučů a chrání citlivé komponenty pily.
Upínací příruby a jejich specifikace

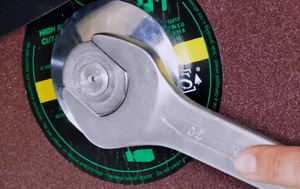

Příruby nezbytné pro bezpečné a stabilní upnutí řezného kotouče na hřídel pily nabízíme ve třech rozměrech:
- Příruba o průměru 35 mm pro dělicí kotouče o průměru 75 až 100 mm.
- Příruba o průměru 50 mm pro dělicí kotouče o průměru 125 až 150 mm.
- Příruba o průměru 75 mm pro dělicí kotouče o průměru nad 200 mm.
Každá sada obsahuje dva kusy pro upnutí kotouče z obou stran. Průměr příruby musí odpovídat průměru kotouče pro správné vycentrování a pevné sevření. Správné upnutí je kritické pro prevenci vibrací během řezání. Jakékoli vibrace mohou vést k nepřesnému řezu, poškození vzorku nebo dokonce k roztržení kotouče, což představuje vážné bezpečnostní riziko. Různé velikosti přírub umožňují flexibilní použití pil s kotouči různých průměrů.
Systémy pro kontrolu řezu a polohování
Pro metalografické pily CUTLAM nabízí TSI System dvě klíčové položky, které rozšiřují jejich možnosti a zvyšují přesnost práce :
- Laserové zaměřování pro modely CUTLAM 4.0 a CUTLAM 3.1.
- Manuální posuv v ose X pro model CUTLAM 3.1.

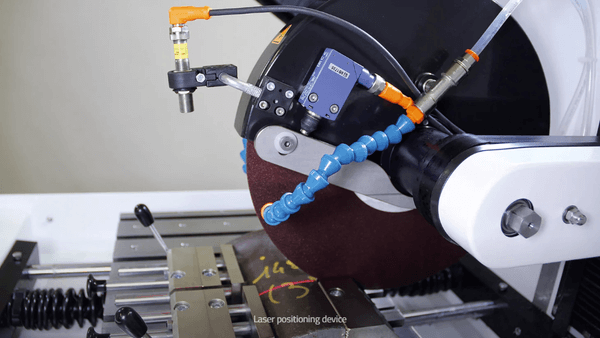

Laserové zaměřování poskytuje přesnou vizuální indikaci zamýšlené linie řezu přímo na vzorku. Eliminuje dohady a umožňuje operátorovi umístit řez přesně tam, kde je to pro následující analýzu nejvhodnější. Manuální posuv, neboli příčný stůl s ručním pohybem v ose X, dodává pile CUTLAM 3.1 schopnost provádět řízené příčné pohyby. To je zásadní pro opakovatelné paralelní řezy, například při přípravě více vzorků ze stejného materiálu.
Toto příslušenství transformuje manuální pilu z jednoduchého nástroje pro hrubé dělení na přesný přístroj pro materiálovou přípravu, aniž by bylo nutné investovat do plně automatizovaného systému.
