Teplotní profilování při průmyslovém povlakování
Správné vytvrzení nátěrové hmoty, práškového laku, těsnicí hmoty nebo lepidla nezávisí pouze na nastavené teplotě pece. Rozhodující je skutečná teplota výrobku a doba, po kterou se povlak nachází v předepsaném teplotním pásmu.
Teplotní profilování zaznamenává průběh teploty přímo na povrchu nebo uvnitř výrobku během celého průchodu pecí. Pomáhá ověřit, zda byl dodržen požadovaný vytvrzovací režim, tedy správná kombinace času a teploty označovaná také jako Time @ Temperature.
Na skutečný průběh vytvrzení má vliv nejen nastavení jednotlivých zón pece, ale také rychlost dopravníku, proudění vzduchu, rozmístění výrobků, jejich materiál, tloušťka, tvar a tepelná kapacita. Dva rozdílné díly proto mohou ve stejné peci dosáhnout požadované teploty v odlišnou dobu.
Co přináší měření teplotního profilu?
- Ověření správného vytvrzení povlaku podle technologického listu jeho dodavatele.
- Odhalení studených a přehřátých míst, nerovnoměrného proudění nebo nevhodného nastavení jednotlivých zón pece.
- Rychlejší nastavení nového výrobku nebo povlaku bez zdlouhavého postupu metodou pokus–omyl.
- Snížení zmetkovitosti, přepracování a prostojů způsobených nedostatečným nebo nadměrným vytvrzením.
- Dohledatelný protokol o průběhu procesu pro interní kontrolu kvality, zákaznické audity a příslušné oborové požadavky.
- Optimalizaci výkonu pece a spotřeby energie bez ohrožení kvality výsledného povrchu.
Vytvrzování povlaků, lepidel a těsnicích hmot v automobilové výrobě
Výroba osobních a nákladních automobilů, motocyklů i dodávaných komponentů zahrnuje řadu procesů, ve kterých správný průběh teploty ovlivňuje ochranu proti korozi, vzhled, funkčnost i bezpečnost výsledného výrobku.

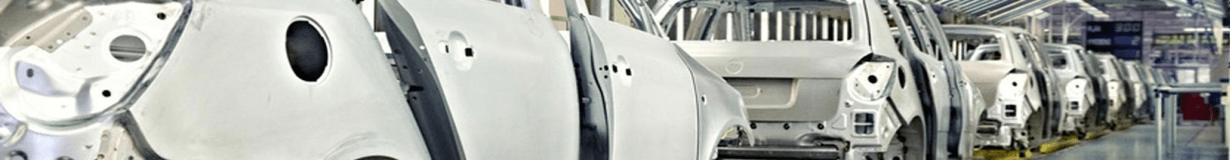

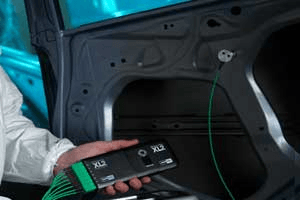

Teplotní profilování se používá v lakovnách automobilových karoserií i při výrobě jednotlivých dílů. Umožňuje ověřit proces kataforézního lakování, vytvrzení plniče, základní barevné vrstvy a vrchního nebo čirého laku. Stejně důležité je při vytvrzování konstrukčních lepidel, PVC těsnicích hmot, tmelů a kompozitních materiálů.
Typické aplikace
- Povrchová úprava karoserie – kataforézní lakování neboli E-coat, plnič, základní barevný lak a vrchní nebo čirý lak.
- Konstrukční lepení a těsnění karoserie – konstrukční lepidla, tmely, PVC těsnicí hmoty a kompozitní materiály.
- Povlakování automobilových komponentů – bloky motorů, olejové filtry, brzdové destičky, airbagy, ovládací panely, interiérové díly nebo pryžová těsnění.
- Zavádění nových modelů – ověření změn způsobených jiným tvarem karoserie, její hmotností, materiálem nebo novým nátěrovým systémem.
Proč nestačí sledovat teplotu vzduchu v peci?
Teplota vzduchu poskytuje informaci o prostředí pece, ale sama nepotvrzuje, že všechny části karoserie nebo dílu dosáhly požadovaných podmínek vytvrzení. Masivní konstrukční části se zahřívají pomaleji než tenké plechy a rozdíly mohou vznikat také mezi vnějšími a vnitřními plochami výrobku.
Nedostatečné vytvrzení může snížit přilnavost, korozní odolnost nebo pevnost spoje. Nadměrné zahřátí může naopak ovlivnit barvu, lesk, pružnost povlaku, spotřebu energie a životnost použitých materiálů.
Přínosy pro automobilovou výrobu
- Pravidelné ověření, že celý výrobek dosáhl požadované kombinace času a teploty.
- Rychlá lokalizace závady pece nebo změny podmínek na výrobní lince.
- Zkrácení času potřebného pro validaci nového modelu, dílu nebo nátěrového systému.
- Omezení prostojů, přepracování, zmetků a rizika pozdějších reklamací.
- Vytvoření dohledatelného podkladu pro systém řízení kvality a zákaznické audity, například podle požadavků CQI-12. U relevantních procesů tepelného zpracování mohou být uplatňovány také požadavky CQI-9.
Dodavatelé nátěrových hmot a práškových barev
Výrobce povlaku potřebuje prokázat, že jeho materiál dosahuje požadovaných vlastností nejen v laboratorních podmínkách, ale také v reálné peci koncového zákazníka.
Teplotní profilování pomáhá výrobcům kapalných nátěrových hmot, práškových laků, laků, fluoropolymerních a dalších funkčních povlaků ověřit jejich správné vytvrzení. Současně poskytuje přesná data pro technickou podporu zákazníka, vývoj nové receptury nebo řešení problémů na lakovací lince.
Využití při vývoji a technické podpoře
- vývoj a ověřování nových chemických složení a vytvrzovacích režimů;
- validace povlaku přímo na výrobní lince zákazníka;
- uvedení nové pece nebo lakovací linky do provozu;
- optimalizace rychlosti dopravníku a nastavení jednotlivých zón;
- vyhledávání studených míst a příčin nedostatečného vytvrzení;
- pravidelné servisní a kontrolní programy pecí;
- dokumentace procesu pro schválení aplikátora nebo zákaznický audit.
Přínosy pro dodavatele povlaku
- Přesné posouzení, zda problém způsobuje materiál, nastavení pece nebo způsob zavěšení a zpracování výrobku.
- Rychlejší optimalizace procesu u nového zákazníka.
- Omezení reklamačních sporů díky objektivním datům z reálného procesu.
- Vyšší úroveň technické podpory a důvěryhodnější doporučení zákazníkovi.
- Ověření podmínek vytvrzení podle technického listu povlaku a příslušných požadavků, například QUALICOAT.
Práškové lakovny, mokré lakování a zakázkové povlakování
Zakázkové lakovny často zpracovávají desítky až stovky kombinací výrobků, materiálů, povlaků a vytvrzovacích režimů. Jedno univerzální nastavení pece proto nemusí zajistit správné vytvrzení každé zakázky.
Ocelové, hliníkové a další kovové díly se zahřívají rozdílnou rychlostí podle rozměrů, tloušťky, tvaru a způsobu zavěšení. Profilovací systém umožňuje sledovat skutečnou teplotu konkrétního dílu v průběžné i komorové peci a porovnat ji s požadavky dodavatele povlaku.
Co lze pomocí profilu ověřit?
- zda výrobek dosáhl minimální vytvrzovací teploty;
- jak dlouho se nacházel v požadovaném teplotním pásmu;
- zda nedošlo k přehřátí povlaku nebo podkladu;
- které místo výrobku se zahřívá nejpomaleji;
- zda je proces stabilní v různých částech dopravníku;
- jak změna rychlosti linky nebo nastavení zón ovlivnila celý proces.
Provozní přínosy
- Rychlé nastavení pece pro nový výrobek nebo zakázku bez nadbytečných zkušebních cyklů.
- Pravidelná kontrola kvality jednotlivých výrobních dávek.
- Rychlé nalezení příčiny vady a omezení rizika opožděné dodávky.
- Možnost doložit zákazníkovi, že jeho výrobek prošel požadovaným vytvrzovacím režimem.
- Podklad pro získávání nových zakázek, u kterých je požadována dokumentovaná kontrola procesu.
Povlakování plechovek, hliníkových tub a aerosolových obalů
U kovových obalů ovlivňuje vytvrzení vnitřního laku nejen životnost obalu, ale také vytvoření bezpečné bariéry mezi kovovým povrchem a potravinou, nápojem nebo jiným obsahem.
Dvoudílné plechovky – vnitřní lak a pec IBO
Vnitřní lak dvoudílné plechovky se obvykle vytvrzuje v nízké průběžné peci označované jako IBO neboli Internal Bake Oven. Pro spolehlivé posouzení procesu je nutné měřit teplotu na více částech plechovky, například na okraji, stěně, dně a přechodových oblastech. Současně je vhodné porovnat podmínky na různých místech po šířce pásu.
Třídílné plechovky – wicket pec a boční svar
Velké pocínované plechy jsou opatřeny vnitřním lakem a vnějšími dekorativními barvami nebo laky a následně vytvrzovány v peci s držáky označované jako wicket oven. Samostatným rychlým procesem je vytvrzení ochranného laku na svařeném bočním švu plechovky. Teplotní profil musí potvrdit rovnoměrné zahřátí celé plochy i správné vytvrzení bočního proužku.
Hliníkové tuby, lahve a aerosolové obaly
Monoblokové hliníkové obaly se opatřují vnitřním lakem a vnější vrstvou základní barvy, potisku a laku. Profilování umožňuje kontrolovat proces v peci IBO i na čepovém dopravníku a porovnat konzistenci jednotlivých linek a výrobních směn.
Hlavní přínosy
- Ověření správného vytvrzení vnitřní bariérové vrstvy i dekorativních povlaků.
- Odhalení rozdílů teploty po šířce pásu nebo mezi jednotlivými částmi obalu.
- Prevence nedostatečného vytvrzení, přehřátí, změny odstínu nebo poškození mechanických vlastností obalu.
- Omezení rizika nákladného stažení již naplněných výrobků.
- Vytvoření dohledatelného validačního protokolu pro systém kontroly kvality a požadavky na bezpečnost výrobku.
Speciální povlakovací a pecní aplikace
Vysokoteplotní povlaky PTFE a zinkové lamelové povlaky
PTFE a další vysokoteplotní povlaky se používají například u kuchyňského nádobí, žehliček, spojovacích součástí a výrobků vyžadujících nepřilnavost, odolnost proti korozi nebo nízké tření. Vytvrzovací teploty mohou přesahovat 300 °C, a proto je důležitá nejen kvalita povlaku, ale také optimalizace energeticky náročného procesu. Profilování odhalí nedostatečné vytvrzení, přehřátí i rozdíly po šířce pásové pece.
Povlakování dřeva a MDF
U dřeva a MDF je nutné sledovat nejen povrchovou teplotu povlaku, ale podle aplikace také teplotu uvnitř podkladu. Nadměrné zahřátí může vést k deformaci, delaminaci nebo jinému poškození materiálu. U rozpouštědlových nátěrů je důležité řídit fázi odpaření rozpouštědla, zatímco u práškového lakování MDF má zásadní vliv správný předehřev před nanesením prášku.
PVD povlakování ve vakuové komoře
Při fyzikálním napařování PVD je nutné přesně kontrolovat teplotu vakuové komory i povrchu výrobku. Správný teplotní průběh ovlivňuje přilnavost, kvalitu tenké vrstvy i výsledný vzhled. Používají se proto speciální profilovací systémy s konstrukcí vhodnou do vakua, omezeným odplyňováním a měřením odolným proti elektrickému rušení.
Výrobci průmyslových pecí
Výrobce pece může pomocí profilování doložit, že jeho zařízení skutečně zahřívá zákaznický výrobek podle požadovaného vytvrzovacího režimu. Data se využívají při vývoji nové konstrukce, předvádění zařízení, uvádění pece do provozu, pravidelném servisu i rychlém vyhledávání závad.
Měření rovnoměrnosti teploty – TUS
Teplotní profil výrobku a průzkum rovnoměrnosti teploty pece nejsou totožná měření. Profil výrobku sleduje zahřívání konkrétního dílu během procesu, zatímco Temperature Uniformity Survey neboli TUS ověřuje rozložení teploty v pracovním prostoru pece. TUS se používá zejména tam, kde je nutné doložit shodu s požadavky na tepelné zpracování, například CQI-9 nebo AMS2750.
Jak probíhá měření teplotního profilu?
Profilovací systém cestuje společně s výrobkem přímo procesem. Zaznamenává tak skutečné podmínky, kterým je výrobek vystaven od vstupu do pece až po její opuštění.
- Stanoví se požadovaný vytvrzovací režim. Vychází se z technického listu povlaku, požadavků zákazníka a parametrů konkrétního výrobku.
- Vyberou se kritická měřicí místa. Termočlánky se upevní na části výrobku, které se mohou zahřívat nejrychleji, nejpomaleji nebo jsou kritické pro výslednou kvalitu.

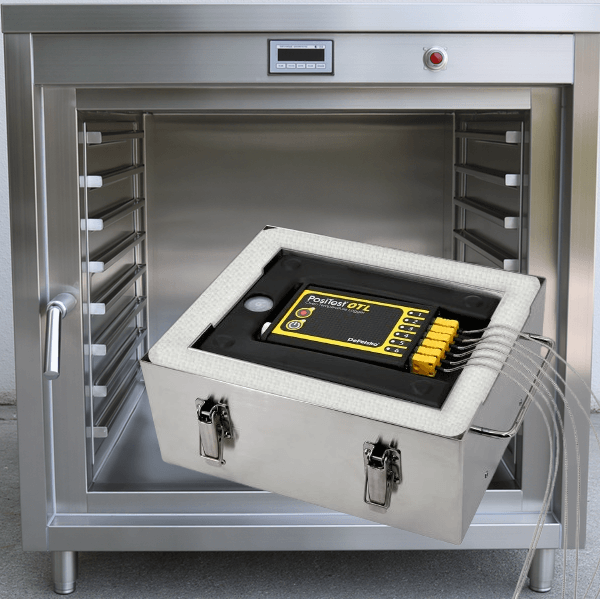

- Záznamník se vloží do tepelné bariéry. Bariéra chrání elektroniku během průchodu pecí a musí odpovídat její teplotě, délce procesu i prostorovým omezením linky.
- Systém projede celým procesem. Současně zaznamenává teplotu povrchu, jádra výrobku nebo prostředí pece podle zvolené konfigurace.
- Naměřená data se vyhodnotí. Sleduje se maximální teplota, rychlost zahřívání, doba nad zvolenou teplotou, rozdíly mezi měřicími místy a podle použitého systému také index vytvrzení.
- Vytvoří se protokol a doporučení. Výsledky slouží k uvolnění procesu, úpravě nastavení pece nebo porovnání opakovaných měření.
Co může teplotní profil odhalit?
- studenou nebo příliš horkou zónu pece;
- nerovnoměrné proudění vzduchu;
- nevhodnou rychlost dopravníku;
- rozdílné podmínky na okrajích a uprostřed pásu;
- stínění výrobků při příliš hustém zavěšení;
- nedostatečné zahřátí masivní části výrobku;
- přehřátí tenkých nebo citlivých částí;
- postupnou změnu výkonu pece mezi jednotlivými kontrolními měřeními.
