    Teplotní řízení v polovodičové výrobě

    06.03.2026

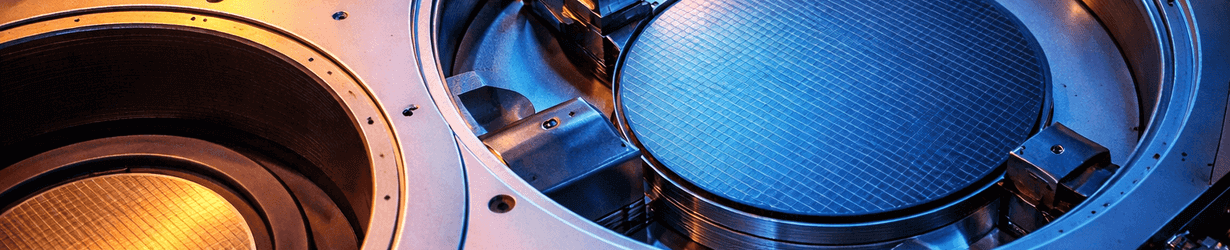

    Křemíkový wafer při výrobě polovodičů

    Od polykrystalů po finální wafer

    Výroba polovodičů je komplexní proces, který zahrnuje několik kroků od prvotního růstu materiálu až po finální úpravu. V každé fázi jsou teplota a její přesná kontrola klíčové pro kvalitu výsledného materiálu i funkčnost konečných polovodičových součástek. Bezkontaktní infračervené měření teploty se proto stává standardním nástrojem pro monitorování a řízení kritických teplotních parametrů během celého procesu.

    Růst polykrystalického křemíku

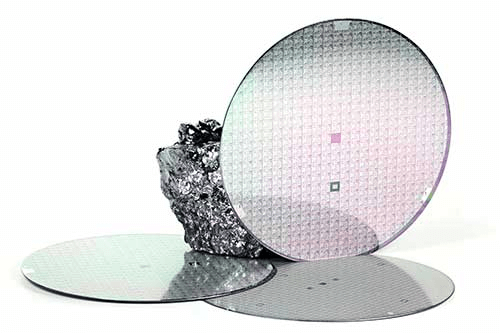

    Růst polysilikonu a výroba křemíkového waferu v polovodičovém průmyslu

    Proces růstu polokrystalického křemíku probíhá ve vakuu, kde se tzv. startovací tenké křemíkové tyče zahřívají na vysokou teplotu (obvykle kolem 1100 °C) pomocí elektrického proudu. Následně je do procesu přidáván plyn obsahující oxid křemičitý, což umožňuje tyčím růst do většího průměru. Během celého procesu musí být teplota každé tyče stabilní a konzistentní, protože příliš vysoké teploty mohou způsobit rozpuštění materiálu a zastavení procesu.

    Při nízké teplotě plyn nereaguje a tyče se nezvětšují, při vysoké teplotě naopak hrozí zhroucení celého procesu. Pro průběžné monitorování teploty se používají infračervené pyrometry a senzory, jako například série Thermalert 4.0, MI3-100 nebo další spotové senzory. Tyto nástroje poskytují nepřetržitá a přesná data, která pomáhají udržet konstantní teplotu během růstu i při postupném zvětšování průměru tyčí.

    Růst monokrystalů křemíku

    Po procesu růstu polokrystalů je dalším krokem výroby polovodičů růst monokrystalických ingotů. Zatímco v předchozím kroku (Siemensův proces) nám šlo o čistotu, tady nám jde o geometrickou dokonalost. Proces zahrnuje tavení polokrystalického materiálu v tygli a jeho pomalé tažení, aby se vytvořil jednotný materiál, který bude dále zpracován na wafery.

    Proces tažení monokrystalu (Czochralského metoda)

    • Tavení: Polykrystalické tyče (získané v předchozím kroku) se rozbijí na kusy a vloží do křemenného tyglíku. Ten se zahřeje na více než 1414 °C, dokud se křemík zcela neroztaví.
    • Zárodečný krystal: Do taveniny se ponoří malý, dokonale orientovaný kousek monokrystalu (tzv. "seed"). Ten slouží jako šablona – říká atomům v kapalině, jak se mají při tuhnutí uspořádat.
    • Tažení a rotace: Tyglík i zárodečný krystal se pomalu otáčejí (každý obvykle opačným směrem) a krystal se milimetr po milimetru vytahuje nahoru. Jak křemík na rozhraní chladne, kopíruje mřížku zárodku a vzniká jeden obří souvislý krystal – ingot.

    Teploty v klíčových bodech procesu – jako je teplota tavidla, teplota taveniny a kontrola průměru krystalu – musejí být velmi přesně řízené. Pro měření se často používají jak Pro měření teploty v procesu růstu krystalů se používají jak jednobarevné infračervené pyrometry Compact MI3-100 pro stabilní a dobře definované podmínky, tak dvojbarevné (poměrové) pyrometry pro aplikace s proměnlivou emisivitou nebo rušivými vlivy, jako jsou odrazy či kouř.

    Správné řízení teplotního profilu během tažení krystalu je zásadní – i malá odchylka může způsobit, že výsledný ingot bude mít nevyhovující strukturu nebo průměr, což může vést k jeho vyřazení.

    Leštění waferů

    Po vyrobení monokrystalického ingotu je tento materiál nařezán na tenké plátky zvané wafery. Tyto wafery jsou následně leštěny, aby vznikl rovný a hladký povrch připravený pro další výrobní kroky, jako je litografie nebo implantace.

    Leštění probíhá v kapalném prostředí s rotujícími polštářky a obvykle teplota procesu nepřekračuje přibližně 35 °C, protože přehřátí by mohlo wafery poškodit. Proto je nutné měření provádět nepřetržitě a bez kontaktu, protože jsou wafery často pokryty tenkou vrstvou kapaliny.

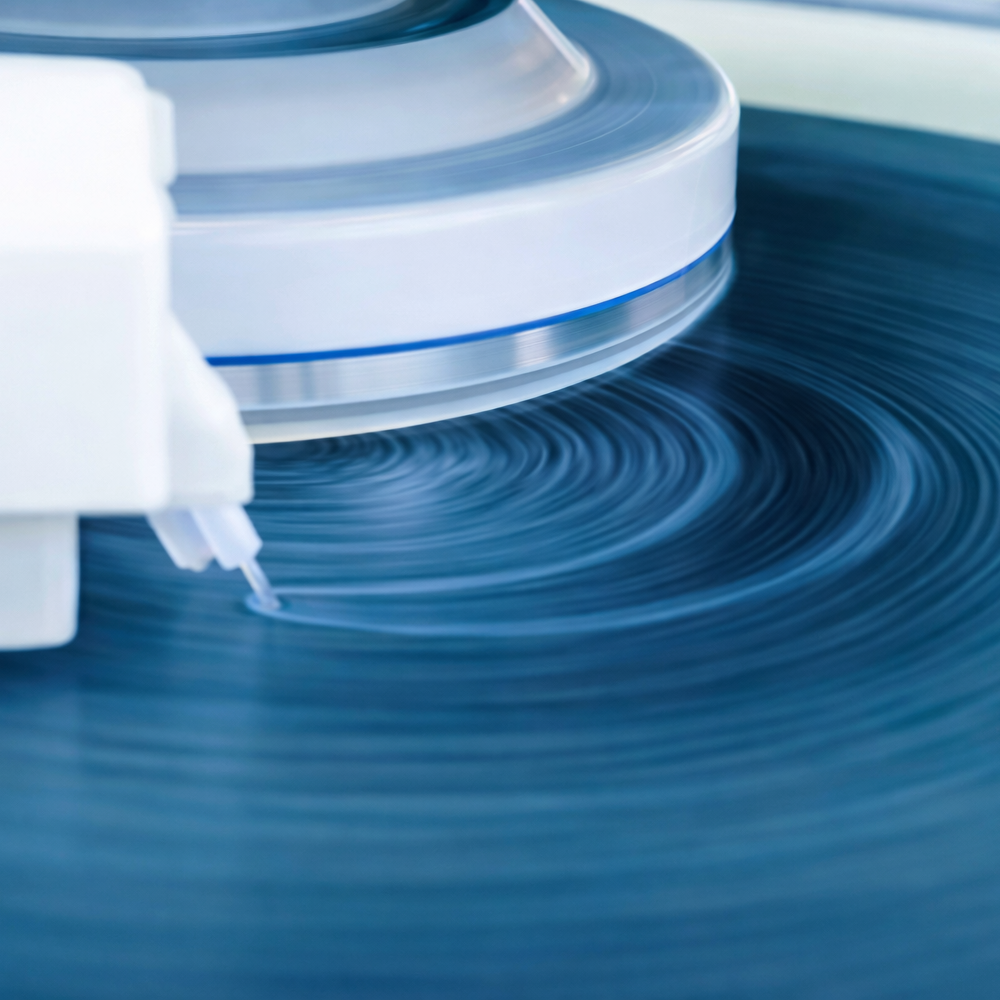

    Výroba polovodičů – křemíkové wafery v technologickém procesu

    Pro tyto nízkoteplotní aplikace jsou vhodné infračervené senzory s citlivostí ve spektrální oblasti 8–14 µm, které jsou schopny přesně měřit teplotu tenké vrstvy kapaliny a tím zajistit optimální kontrolu procesu. Tento konkrétní rozsah je zvolen proto, že lešticí emulze vykazují vysokou emisivitu a vzdušná vlhkost nezkresluje výsledky, což umožňuje přesně snímat teplotu tenké vrstvy kapaliny přímo na povrchu waferu a okamžitě regulovat proces při hrozícím přehřátí.

    Význam teplotní kontroly v polovodičové výrobě

    V každé fázi výroby polovodičů – od růstu polysiliconu, přes tažení monokrystalů, až po leštění waferů – je teplota klíčovým parametrem určujícím kvalitu materiálu a výslednou výtěžnost. Nepřesné nebo neadekvátní měření může vést k výrobním defektům, snížení výtěžnosti anebo i ke zničení polovodičových struktur.

    Infračervené pyrometry a průmyslové senzory tak hrají nezastupitelnou roli pro moderní výrobce, kteří chtějí zajistit konzistentní kvalitu, vysokou produktivitu a minimální zmetkovitost během celého procesu výroby polovodičů.
