Publikováno 01.11.2005, Automa, č. 11

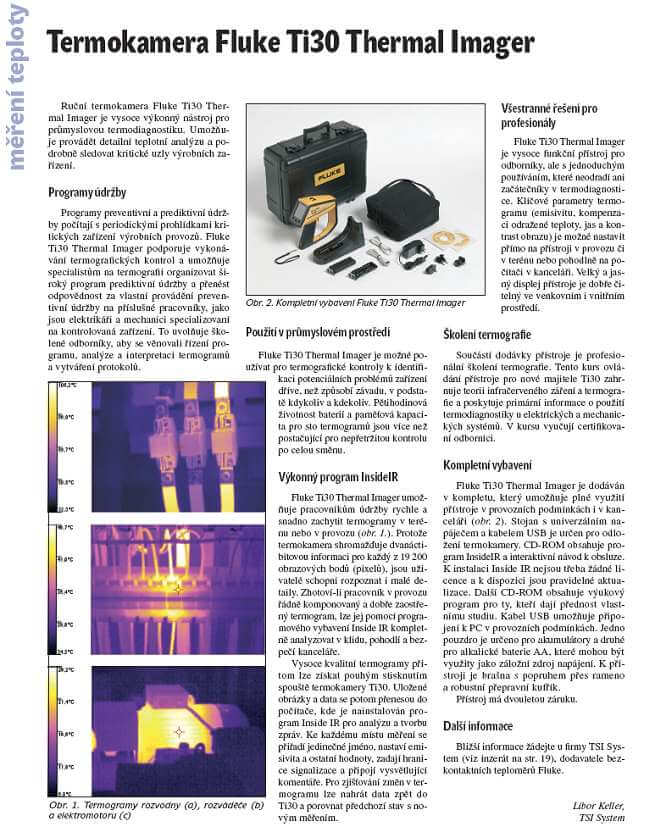

Termokamera Fluke Ti30 Thermal Imager
Měření teploty
Ruční termokamera Fluke T130 Thermal Imager je vysoce výkonný nástroj pro průmyslovou termodiagnostiku. Umožňuje provádět detailní teplotní analýzu a podrobně sledovat kritické uzly výrobních zařízení.
Programy údržby
Programy preventivní a prediktivní údržby počítají s periodickými prohlídkami kritických zařízení výrobních provozů. Fluke Ti30 Thermal Imager podporuje vykonávání termografických kontrol a umožňuje specialistům na termografii organizovat široký program prediktivní údržby a přenést odpovědnost za vlastní provádění preventivní údržby na příslušné pracovníky, jako jsou elektrikáři a mechanici specializovaní na kontrolovaná zařízení. To uvolňuje školené odborníky, aby se věnovali řízení programu, analýze a interpretaci termogramů a vytváření protokolů.
FUNKCE
Fluke Ti30 Thermal Imager je vysoce funkční přístroj pro odborníky, ale s jednoduchým používáním, které neodradí ani začátečníky v termodiagnostice. Klíčové parametry termogramu (emisivita, kompenzace odražené teploty, jas a kontrast obrazu) je možné nastavit přímo na přístroji v provozu či v terénu nebo pohodlně na počítači v kanceláři. Velký a jasný displej přístroje je dobře čitelný ve venkovním i vnitřním prostředí.
Obr. 2. Kompletní vybavení Fluke T130 Thermal Imager
Použití v průmyslovém prostředí
Fluke T130 Thermal Imager je možné používat pro termografické kontroly k identifikaci potenciálních problémů zařízení dříve, než způsobí závadu, prakticky kdykoliv a kdekoliv. Pětihodinová životnost baterií a paměťová kapacita pro sto termogramů jsou více než postačující pro nepřetržitou kontrolu po celou směnu.
Školení termografie
Součástí dodávky přístroje je profesionální školení termografie. Tento kurz ovládání přístroje pro nové majitele Ti30 zahrnuje teorii infračerveného záření a termografie a poskytuje primární informace o použití termodiagnostiky u elektrických a mechanických systémů. V kurzu vyučují certifikovaní odborníci.
Výkonný program InsideIR
Fluke T130 Thermal Imager umožňuje pracovníkům údržby rychle a snadno zachytit termogramy v terénu nebo v provozu (obr. 1.). Protože termokamera shromažďuje dvanáctibitové informace pro každý z 19 200 obrazových bodů (pixelů), jsou uživatelé schopni rozpoznat i malé detaily. Zhotoví-li pracovník v provozu řádně komponovaný a dobře zaostřený termogram, lze jej pomocí programového vybavení Inside IR kompletně analyzovat v klidu, pohodlí a bezpečí kanceláře.
Vysoce kvalitní termogramy při tom lze získat pouhým stisknutím spouště termokamery T130. Uložené obrázky a data se potom přenesou do počítače, kde je nainstalován program InsideIR pro analýzu a tvorbu zpráv. K každému místu měření se přiřadí jedinečné jméno, nastaví se emisivita a ostatní hodnoty, zadají se hraniční hodnoty signalizace a připojí se vysvětlující komentáře. Pro zjišťování změn v termogramu lze nahrát data zpět do T130 a porovnat předchozí stav s novým měřením.
Kompletní vybavení
Fluke T130 Thermal Imager je dodáván v kompletním balení, které umožňuje plné využití přístroje v provozních podmínkách i v kanceláři (obr. 2). Stojan s univerzálním napáječem a kabelem USB je určen pro odložení termokamery. CD-ROM obsahuje program InsideIR a interaktivní návod k obsluze. K instalaci InsideIR nejsou třeba žádné licence a jsou k dispozici pravidelné aktualizace. Další CD-ROM obsahuje výukový program pro ty, kteří dávají přednost vlastnímu studiu. Kabel USB umožňuje připojení k PC v provozních podmínkách. Jedno pouzdro je určeno pro akumulátory a druhé pro alkalické baterie AA, které mohou být využity jako záložní zdroj napájení. K přístroji je přibalena brašna s popruhem přes rameno a robustní přepravní kufřík. Přístroj má dvouletou záruku.
Další informace
Bližší informace můžete získat u společnosti TSI System, která je dodavatelem bezkontaktních teploměrů Fluke.
