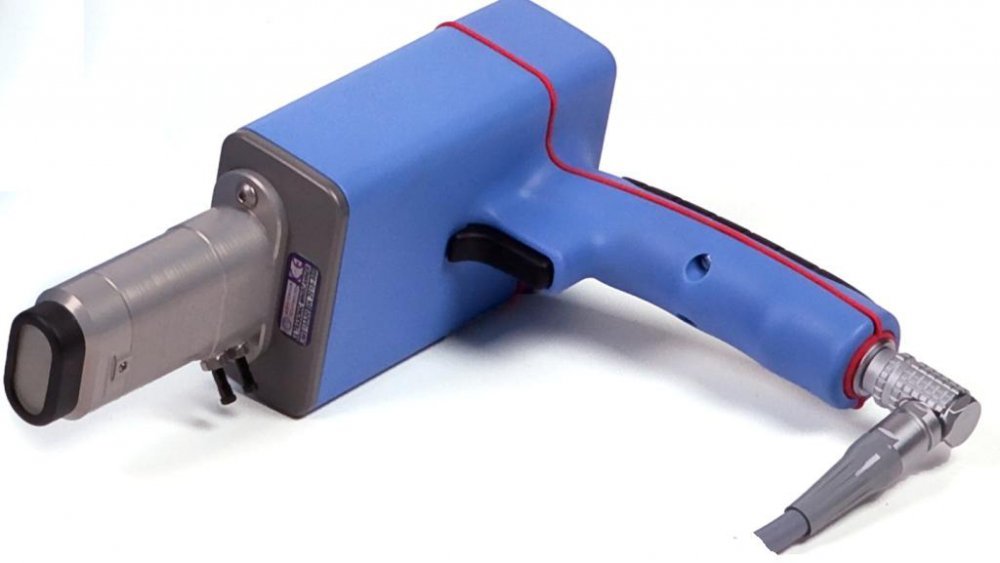

Ultrazvukový MiniScanner - sestava s jedním skenerem

MiniScanner je ruční ultrazvukový skener určený zejména pro detailní kontrolu svarových spojů, nejčastěji pro zkoušení bodových svarů.

Mini Scanner je založen na modifikovaném imerzním způsobu zkoušení, kdy rotačně a translačně pohybující se fokusovaná sonda detailně zmapuje oblast 10 x 20 mm s rozlišením 0,1 mm. Z téměř 20 000 změřených bodů je vytvořeno C-zobrazení zkoušené oblasti.

MiniScanner sestává z vlastní skenovací jednotky, která je kabelem spojená s řídicí a vyhodnocovací jednotkou. Ta má velký dotykový displej, na kterém se ukazuje celkové C-zobrazení, jednotlivá A-zobrazení a ovládací nabídka.
