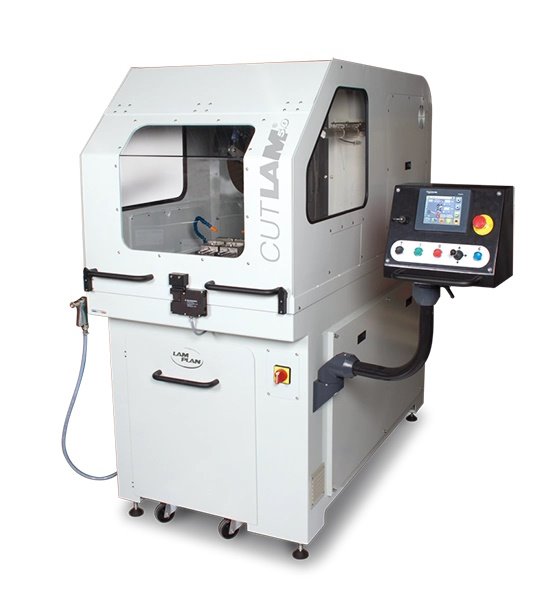

    Automatická rozbrušovací pila CUTLAM 5.0

    Automatická rozbrušovací pila CUTLAM 5.0


    varianty

    Výrobce
    Kód

    17SEST73

    Automatická rozbrušovací pila CUTLAM 5.0 - komponenty

    Název Kód Popis Počet


      Podrobnosti o produktu

      CUTLAM 5.0 je automatická univerzální rozbrušovací pila určená pro široký rozsah použití. Jedná se o pokročilejší pilu s automatickým vertikálním a horizontálním pohybem dělicího kotouče.



      Konstrukce pily je velmi robustní a je přizpůsobena tak, aby bylo možné dělit velmi velké díly i s možností dělení průběžných dílů. Ovládání pily je pomocí dotykového displeje a joysticku. Pila má v základní ceně recirkulační jednotku o objemu 140 l, která je integrovaná ve spodní části pily. Pro snadné čištění je pila vybavena hadicí pro oplach.



      CUTLAM 5.0 je vysokokapacitní 2 nebo 3osý programovatelný řezací automat


      CUTLAM 5.0 je robustní metalografická rozbrušovací pila s podstavcem a integrovanou recirkulační/dekantační nádrží. Představuje špičkové vybavení z hlediska vysokokapacitních programovatelných řezacích automatů. Výkon a pokročilé řízení řezných kroků zaručí prvotřídní účinnost a produktivitu. Stroj je standardně vybaven kotoučem O 355 mm, který vytváří automatický vertikální a podélný pohyb. Automatický příčný pohyb lze provádět pomocí volitelného příčného posuvu.



      Volitelné příslušenství k pile CUTLAM 5.0:

      • upínací přípravky (standardní, rychloupínací, univerzální)
      • automatický posuvný stůl v ose X pro paralelní řezy
      • rozšíření pro dělicí kotouč průměru 400 mm
      • laserový ukazatel místa řezu



      Podporovány jsou všechny režimy řezání, ať již automatické, ruční nebo plynulé automatické řezání s důmyslnou regulací rychlosti posuvu.



      Rychlost posuvu je předem nastavena a automaticky se sníží, pokud se zvýší zatížení řezného kotouče a přednastavená rychlost se vrátí, když se zatížení opět sníží. Zlepšuje tak kvalitu řezu omezením tepelného poškození vzorků. Je vhodné pro nepravidelné vzorky a/nebo materiál s nestejnou tvrdostí. Funkce tab brání také zlomení kotouče v případě přetížení a umožňuje pracovat maximální rychlostí bez rizika poškození. Dalšími funkcemi jsou automatické sekvenční řezání (maximální chlazení), ponorné řezání, řezání s vodorovným posuvem, oscilační řezání nebo opakované paralelní řezání.



      Ovládací prvky pily CUTLAM 5.0



      Programování stroje se provádí pomocí velkého dotykového displeje s grafickým rozhraním s intuitivním ovládáním. Parametry řezání jsou na displeji neustále viditelné. Rychlé polohování řezného bodu je zajištěno pomocí joysticku. V závislosti na umístění vzorku a na jeho rozměrech se na obrazovce zobrazí různé potřebné a možné pohyby k dokončení řezu. Tyto údaje lze následně uložit.



      Velkokapacitní nezávislý chladicí/recirkulační systém (140 litrů) je umístěn pod strojem. Vícebodové trysky zajišťují vynikající chlazení vzorku a řezného kotouče i při intenzivním používání. Rychlé čištění je umožněno díky vnější sprchové hlavici a pečlivě navržené řezné komoře. Široký řezací stůl (408 x 422 mm) se skládá ze dvou nezávislých částí. 4 podélné drážky a 6 příčných drážek, které umožňují upevnění všech druhů upínacích systémů dostupných jako volitelné příslušenství nebo na trhu.



      Průměr kotouče: max. O 400 mm
      Max. rozměry vzorku: max. O 154 mm nebo 145 x 350 mm
      Otáčky kotouče: 1000 až 4000 ot./min
      Výkon motoru: 5,5 kW
      Rozměry stolu: 422 x 408 mm, drážky 12 mm
      Napájení: 400 V / 50 Hz
      Hmotnost: 750 kg
      Rozměry: 877x1727x1800 mm

      Poptat

      Poptávka produktu

      Automatická rozbrušovací pila CUTLAM 5.0

      Společnost
      Jméno a příjmení
      Funkce
      E-mail
      Telefon
      Adresa
      Zpráva
      Stránka je chráněna pomocí Google reCAPTCHA

      Parametry

      Hmotnost 750 kg
      Maximální řezná kapacita průměr 154 mm nebo 145 x 350 mm
      Napájení 400 V / 50 Hz
      Osvětlení LED pásek
      Otáčky dělicího kotouče 1000 - 4000 ot./min.
      Průměr dělicího kotouče max. 400 mm
      Rozměry stolu 422 x 408 mm, drážky 12 mm
      Rozměry stroje 877x1727x1800 mm 877x1727x1800 mm 877x1727x1800 mm
      Vertikální pohyb Zdvih osy Z 350 mm, rychlost od 0,1 do 25 mm/sec, pokročilá rychlost 50 mm/sec.
      Výkon motoru 5,5 kW
