Datalogger teploty: Klíč k preciznímu vytvrzování v práškových lakovnách

V průmyslovém odvětví, kde se klade důraz na odolnost a estetiku povrchů, hraje práškové lakování nezastupitelnou roli. Pro dosažení optimální kvality a trvanlivosti nanesené vrstvy je klíčové precizní řízení teplotního procesu. Zde přichází na řadu datalogger teploty, často nazývaný také profilovač pecí (oven profiler). Co to přesně je a proč je tak důležitý pro každou práškovou lakovnu?

Co je datalogger teploty / profilovač pecí?

Datalogger teploty je zařízení určené k záznamu a analýze teplotních dat v průběhu času. V kontextu práškových lakoven se stává profilovačem, který měří a ukládá teploty v různých bodech uvnitř vytvrzovací pece, zatímco lakovaný díl prochází jejím procesem. Na rozdíl od statických teploměrů, které ukazují teplotu v jednom okamžiku, datalogger poskytuje komplexní teplotní profil celého vytvrzovacího cyklu.

Typický datalogger pro profilování pecí se skládá z několika klíčových komponent:

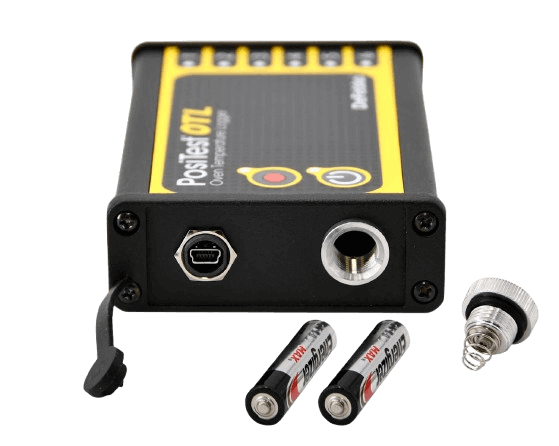

• Ddatalogger: Malá, robustní jednotka, která obsahuje paměť a pro sběr dat. PosiTest OTL disponuje 6 kanály pro termočlánky typu K, pamětí až na 40000 datových sad a je schopna záznamu každé 2 sekundy po dobu až 22 hodin. Poskytuje přesnost ±0.5°C.
• Termosondy: To jsou senzory, termočlánky, které se připojují k dataloggeru a měří teplotu v konkrétních bodech. Obvykle se používá více termočlánků (např. 6, 9 nebo 12), aby se získal detailní teplotní profil vytvrzovacího procesu. Často se jeden termočlánek umisťuje přímo na kovový povrch dílu.

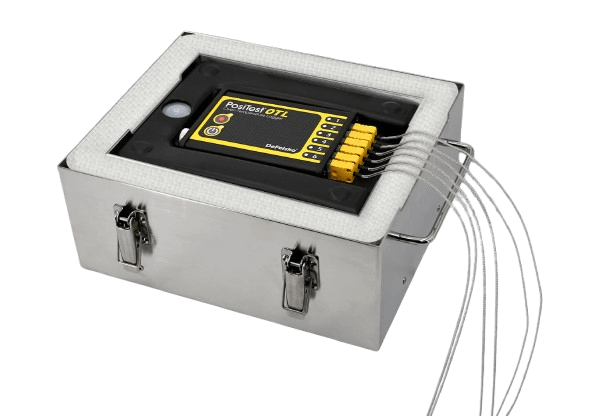

• Tepelný štít (thermal barrier): Nezbytná součást, která chrání datalogger a jeho elektroniku před extrémně vysokými teplotami uvnitř pece. Pro produkt DeFelsko PosiTest OTL je navržen jako robustní bariérový box z nerezové oceli s izolací ze skelných vláken, který je určen pro dlouhé časy provozu při vysokých teplotách a neobsahuje silikon. Verze OTL XT kit navíc nabízí zvýšenou odolnost pro nejnáročnější aplikace.
• Software: U produktu DeFelsko PosiTest OTL je k dispozici zdarma software PosiSoft Desktop pro PC/Mac. Ten slouží k efektivnímu stahování, prohlížení, tisku a ukládání naměřených dat. Umožňuje přidávat specifikace vytvrzovacích plánů od dodavatelů, anotace k dávkám, označovat jednotlivé kanály, nastavovat prahové teploty a porovnávat datové sady s referenčními dávkami. Software také obsahuje přizpůsobitelný generátor reportů ve formátu PDF a nevyžaduje připojení k internetu.

Proč je profilování pecí pro práškové lakovny tak důležité?

Profilování pecí pomocí dataloggeru přináší řadu klíčových výhod a je nezbytné pro:

• Optimální vytvrzení barvy: Každý typ práškové barvy má svůj specifický teplotní profil pro optimální vytvrzení (často se udává čas a teplota, např. 180°C po dobu 15 minut). Datalogger potvrdí, zda se díl skutečně dostal na požadovanou teplotu po předepsanou dobu. Nedostatečné vytvrzení vede k nedostatečné odolnosti, špatné přilnavosti a slabé mechanické pevnosti. Přehřátí může způsobit změnu odstínu, snížení lesku nebo degradaci vlastností barvy.
• Zajištění kvality povrchové úpravy: Konzistentní a správný teplotní profil je zásadní pro dosažení požadovaných vizuálních a funkčních vlastností lakovaného povrchu, jako je lesk, tvrdost, odolnost proti poškrábání a UV záření.
• Identifikace problémů v peci: Datalogger dokáže odhalit studená místa, přehřívání nebo nekonzistence v teplotě uvnitř pece, které by jinak zůstaly neodhaleny. Tyto anomálie mohou vést k vadám, jako je pomerančová kůra, puchýře nebo nedostatečné vytvrzení v určitých oblastech.
• Úsporu nákladů: Optimalizací procesu a minimalizací vad se snižují náklady na rework (přepracování) a zmetkovitost. Správné vytvrzení také prodlužuje životnost lakovaných výrobků. Rovněž se může snížit spotřeba energie pece, pokud se zjistí, že pec je nastavena na zbytečně vysoké teploty nebo dlouhé časy.
• Dodržování norem a certifikací: V mnoha průmyslových odvětvích je přesná kontrola a dokumentace teplotních procesů vyžadována pro dodržování průmyslových norem a získání certifikací (např. ISO).
• Validace pro různé díly: Různé typy dílů (např. masivní vs. tenkostěnné) se ohřívají různě. Profilování umožňuje ověřit, zda se každý typ dílu dostane na správnou teplotu vytvrzení v daném cyklu.

Jak probíhá profilování pece v práškové lakovně?

Proces profilování vytvrzovací pece obvykle zahrnuje následující kroky:

1. Příprava: Termočlánky se umístí na lakovaný díl nebo do jeho blízkosti, ideálně na místa, která se ohřívají nejpomaleji (např. tlustší části kovu). Doporučuje se umístit jednu termosondu přímo na povrch kovu, aby se změřila teplota kovu, nikoli pouze teplota vzduchu v peci.
2. Průchod pecí: Datalogger s připojenými sondami, chráněný tepelným štítem, projede pecí společně s lakovaným dílem na běžném dopravníku. Během tohoto průchodu nepřetržitě zaznamenává teplotní data.
3. Stažení dat: Po dokončení cyklu se datalogger vyjme z tepelného štítu a připojí k počítači.
4. Analýza a vizualizace: Software zobrazí naměřené teplotní křivky pro každý termočlánek. Umožňuje analýzu klíčových parametrů, jako je doba nad určitou teplotou (Time At Temperature), rychlost náběhu a poklesu teploty, maximální dosažené teploty a další. Software často porovnává naměřený profil s ideálním vytvrzovacím profilem dodaným výrobcem práškové barvy.
5. Optimalizace: Na základě analýzy se provádějí úpravy nastavení pece (např. rychlost dopravníku, teplota jednotlivých zón hořáku) s cílem dosáhnout požadovaného teplotního profilu pro optimální vytvrzení práškové barvy.

Datalogger teploty, neboli profilovač pecí, je nezbytným nástrojem pro každou práškovou lakovnu, která si zakládá na vysoké kvalitě a efektivitě. Investice do tohoto zařízení se rychle vrátí v podobě minimalizace vad, snížení zmetkovitosti a zajištění konzistentních a trvanlivých povrchových úprav. V době, kdy je efektivita a preciznost klíčová, představuje profilovač pecí most mezi "doufáme, že to funguje" a "víme, že to funguje", a zajišťuje, že každý lakovaný díl opustí pec s optimálně vytvrzeným povrchem.
