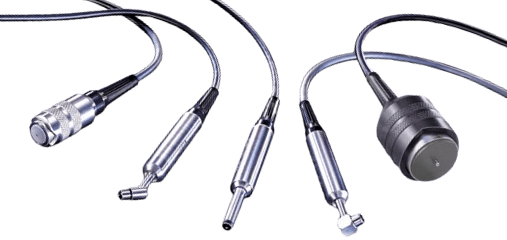

Sondy PosiTector 6000

Jak vybrat sondu PosiTector 6000?

Správná sonda PosiTector 6000 se nevybírá jen podle názvu nebo maximálního měřicího rozsahu. Rozhoduje hlavně typ kovového podkladu, druh povlaku, očekávaná tloušťka, geometrie dílu, drsnost povrchu, teplota a požadavky na dokumentaci měření. Samotný PosiTector 6000 je koncipovaný jako výměnná platforma: tělo přístroje lze kombinovat s různými sondami a podle výrobce měří tloušťku povlaků na feromagnetických i neferomagnetických kovových podkladech pomocí magnetického a vířivoproudého principu.

1. Nejdřív určete kovový podklad

První otázka zní: na čem je povlak nanesený?

Výrobce DeFelsko rozděluje sondy podle typu podkladového materiálu na Ferrous, Non-Ferrous a kombinované FN. Kombinované sondy jsou určeny pro měření na feromagnetických i neferomagnetických kovech a DeFelsko je výslovně uvádí jako vhodné také pro nerezovou ocel.

2. Ověřte, zda je povlak měřitelný zvoleným principem

U oceli je situace jednodužší. F sonda měří nemagnetické povlaky na magnetickém podkladu. U neželezných kovů je potřeba dávat pozor, protože N sonda vířivoproudým principem měří nevodivé povlaky na neferomagnetickém kovu. To je důležité například u eloxovaného hliníku, lakovaných hliníkových profilů nebo nevodivých vrstev na mosazi, mědi či titanu. F sondy měří nemagnetické povlaky na feromagnetických kovech a N sondy nevodivé povlaky na neferomagnetických kovech.

Prakticky: povlak na oceli = F/FN, povlak na hliníku = N/FN, měření bez jistoty podkladu = FN.

U nerezi je nutné zohlednit, že některé slitiny jsou nemagnetické, jiné slabě magnetické a některé se mohou chovat blízko uhlíkové oceli. Kombinované FN sondy mohou na částečně magnetických nerezových podkladech měřit konzistentně a pro náročnější případy lze využít režim N-Lock.

3. Zvolte měřicí rozsah – ale ne podle maxima

Častá chyba je vybírat „pro jistotu“ sondu s co největším rozsahem. U měření povlaků to není ideální. Sonda pro velmi silné povlaky s rozsahem v milimetrech není nejlepší volba pro běžné laky v desítkách mikrometrů. Cílem je vybrat sondu tak, aby očekávané hodnoty spadaly do jejího měřicího rozsahu.

Běžné integrální a kabelové sondy mají rozsah 0–1500 µm s přesností ±(1 µm + 1 %) do 50 µm a ±(2 µm + 1 %) nad 50 µm. Mikrosondy jsou určené pro malé díly a obtížně přístupná místa a mají vyšší přesnost v oblasti tenkých vrstev. Sondy pro silné ochranné povlaky, například epoxid, gumu nebo intumescentní protipožární povlaky, mají rozsah 0–6 mm.

4. Vyberte tvar sondy podle přístupu k místu měření

u jednotlivých produktů rozlišuje standardní kabelové sondy FS/NS/FNS, úhlové sondy FRS/NRS/FNRS, mikrosondy pro malé díly a těžko přístupná místa i vysokorozsahové sondy pro silné ochranné povlaky.

5. Počítejte s drsností, tryskáním a kalibračním nastavením

U tryskané oceli, žárově stříkaných vrstev, hrubých povlaků a členitých povrchů už nestačí jen vybrat „správné písmeno“ sondy. Drsnost podkladu, zakřivení, složení materiálu a geometrie mohou ovlivnit odečet.

DeFelsko poskytuje kalibraci výrobcem, další možností je uživatelské ověření přesnosti na známém etalonu a kalibrační nastavení na konkrétní podklad; u reprezentativního nepovlakovaného dílu doporučujeme kontrolu nuly a podle potřeby 1bodové nebo 2bodové nastavení.

Pokud není k dispozici reprezentativní nepovlakovaný podklad, lze u drsných nebo tryskaných povrchů využít Zero Offset podle ISO 19840; přístroj odečítá zadanou hodnotu od každého měření. Pokud ale nepovlakovaný reprezentativní podklad existuje, je výhodnější průměrované nastavení na známou tloušťku.

6. Lze doporučit FNS jako „bezpečnou“ univerzální volbu?

Pro zákazníka z lakovny, kovovýroby, práškové lakovny, povrchových úprav nebo technické kontroly je FNS velmi často nejlepší startovní volba: je kabelová, vodotěsná, nerezová, použitelná pro různé kovové podklady a na běžné rozsahy povlaků pokrývá většinu každodenních aplikací.

Jedná se o kabelovou sondu pro měření tloušťky povlaků na různých typech podkladů. Zároveň FNS  není náhrada všech sond. Poslední generace sond PosiTector 6000 včetně FNS má zirkoniem zpevněnou otěrovou plochu a rubínový hrot pro delší životnost a odolnost. Pro intenzivní skenování velmi drsných nebo horkých povrchů dává větší smysl sondy FXS/FHXS Xtreme.

7. Standard nebo Advanced tělo?

Volba těla přístroje PosiTector není otázka přesnosti sondy, ale práce s daty a normami.
